DZ47SD-125 Interruptor de transferencia manual (serie de conversión de enclavamiento interruptor de circuito de alta resolución en miniatura). Es un nuevo tipo de producto con tres funciones de sobrecarga, protección contra cortocircuitos y conversión de línea de alimentación. Se puede utilizar como interruptor de encendido dual en miniatura manual. El cortacircuitos en el otro lado solo se puede mantener apagado cuando el lado del interruptor está cerrado, para lograr funciones de protección de conmutación entre la línea de alimentación normal y de reserva, se siente cómodo cuando está funcionando, la potencia está arriba y abajo, en línea con las características de la línea de alimentación. Hay un interruptor de transferencia de 100 amp, 125 amp y otros.
DZ47SD-125 Los interruptores de transferencia manual son compactos, tienen un diseño racional y confiable, apariencia hermosa, peso liviano, operación rápida, instalación fácil y asequible.
Los interruptores de transferencia manual DZ47SD-125 cumplen con los estándares de GB10963 e IEC60898.

■ Nombre: Fuente de alimentación dual del cortacircuitos miniatura
■ Corriente clasificada: 63A, 80A, 100A, 125A
■ Según los polos: 1P + 1P, 2P +2 P, 3P +3 P, 4P +4 P
■ Voltaje de trabajo nominal: CA 230 / 400V 50Hz
■ Voltaje de aislamiento nominal: 660V
■ capacidad nominal de corte de cortocircuito: 4000A; cosΦ 0.45 ~ 0.50
■ Ventana de indicación
  □ Ventana de indicación de contacto mecánico, instrucciones de interrupción efectiva
  □ La ventana es verde y el contacto está en estado abierto. La ventana es roja y el contacto está en el estado cerrado

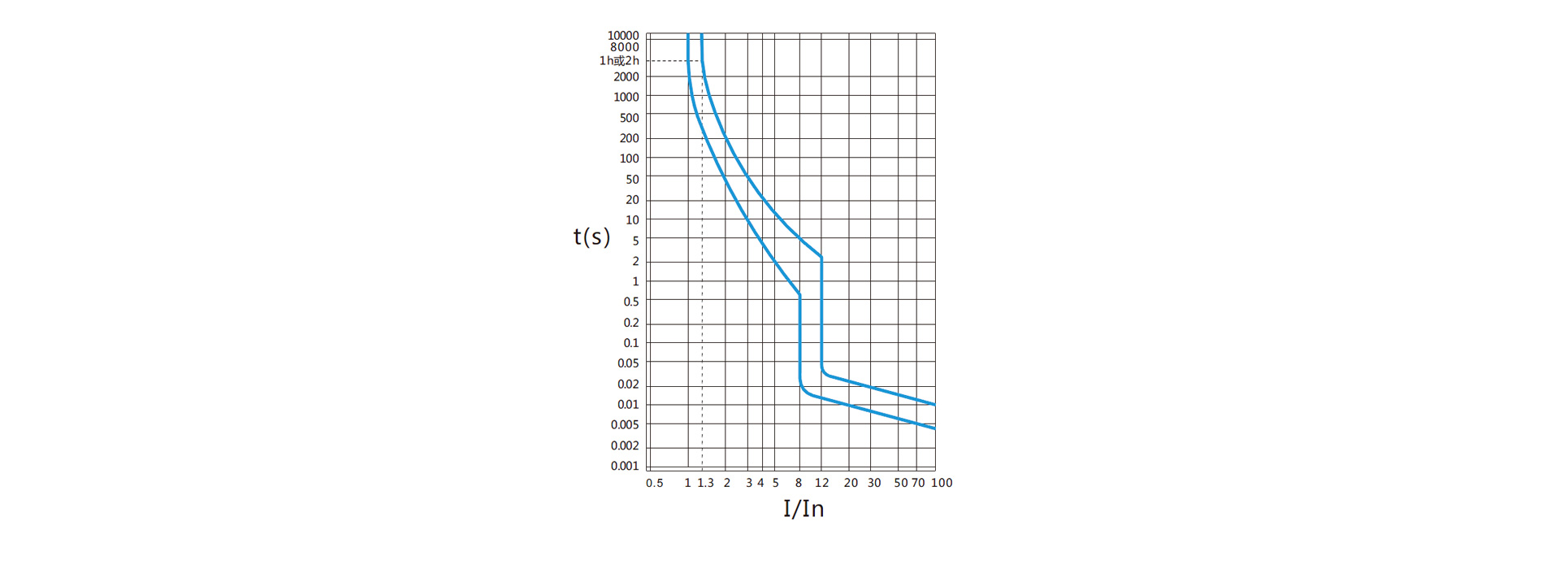

■ Características de disparo
  □ Curva de tipo C: protección de los cables convencionales de carga y distribución, unidad de disparo magnético configurada en un rango de 8.5In ± 20% para operar
  □ Curva de tipo D: protección de la carga de impacto de la gran corriente de arranque (como transformadores, etc.), unidad de disparo magnético configurada en el rango de 12In ± 20% para operar
■ Resistencia al calor y la humedad: Clase 2 (temperatura de 55 ℃, humedad relativa del 95%)
■ Cableado: utilice terminales con abrazadera, el área de la sección transversal del cable fijo puede ser inferior a 50 mm².
■ Instalación del carril: acero estándar TH35-7.5 para instalar

Tabla de características de disparo sobre corriente

Tensión de resistencia de la frecuencia de alimentación: después de la resistencia al calor y a la humedad, el disyuntor debe soportar una prueba de voltaje soportado de frecuencia de potencia de 2500V durante 1 minuto sin explosión y avería.
Vida eléctrica mecánica: la vida eléctrica mecánica del interruptor de circuito es 4000 veces, la vida eléctrica de la cual es 1500 veces.

El disyuntor de transferencia con enclavamiento DZ47SD-63 es adecuado para lugares especiales con dos líneas principales de centros comerciales, tiendas, hospitales, minas, escuelas, agencias gubernamentales, etc., que a menudo se usan con reguladores de voltaje y otros dispositivos.
