Disyuntor 10KA | 10KA 63 Amp MCB

Ámbito de aplicación

Interruptor de circuito en miniatura TXL7-63, utilizado principalmente para líneas de distribución de protección de CA 50 Hz / 60 Hz, voltaje nominal de 400 V (380 V), corriente nominal de 63 A, capacidad de corte de cortocircuito nominal MCB no es más de 10 kA interruptor de circuito, y se utiliza para las líneas de fabricación, ruptura y conversión no frecuentes, con sobrecarga, protección contra cortocircuitos. Al mismo tiempo, el MCB de 63 amp tiene un fuerte módulo de funciones auxiliares, tales como contactos auxiliares, contactos de indicación con alarma, liberación de derivación, control remoto de disparo de desconexión de la tensión y otros módulos.
El interruptor de circuito en miniatura TXL7-63 cumple con los estándares de GB10963.1, estándar IEC60898-1.

Modelo y significado

Modelo	Polo	Tipo de disparo	Corriente nominal
TXL7-63	1P	C	63
	1P 2P 3P 4P	B：Tipo B C：Tipo B D：Tipo B	1：1A 10：10A 32：32A 2：2A 16：16A 40：40A 3：3A 20：20A 50：50A 4：4A 25：25A 63：63A 6：6A

Condiciones de operación y condiciones de instalación normales

■ Temperatura del aire ambiente: -5 ℃ ~ 40 ℃, y la temperatura promedio en 24 h por debajo de + 35 ℃.
■ La altitud del sitio de instalación no debe exceder los 2000 m.
■ La humedad relativa atmosférica a la temperatura del aire ambiente es de + 40 ℃ por no más del 50%, en las bajas temperaturas puede tener una humedad relativa más alta. Considere los cambios de temperatura en el producto en la superficie del gel y tome medidas especiales.
■ Grado de contaminación: Ⅱ.
■ Condiciones de instalación: instalado en un lugar sin impacto significativo, vibración, sin explosión en el medio.
■ Instalación: montado en el riel TH35-7.5.
■ Categoría de instalación: Ⅱ, Ⅲ.

Categorías de Producto

■ Según los polos: polo único, dos polos, tres polos, cuatro polos y otros tipos;
■ Según la forma de corriente de disparo instantánea: tipo C, tipo D (el tipo B puede personalizarse cuando sea necesario);
■ De acuerdo con la corriente nominal: 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A;
■ De acuerdo con la tensión nominal: 230 V (220 V) / 400 V (380 V) (230 V para un solo polo, 400 V para dos polos, tres polos y cuatro polos)

Descripción del tipo de disparo

Tipo B: adecuado para proporcionar protección de línea para carga resistiva y sistema de distribución de potencia de bajo sentido, y protección de línea de más circuitos electrónicos, comúnmente utilizados en la protección de vehículos eléctricos.
Tipo C: adecuado para proporcionar protección de línea para carga inductiva y sistema de iluminación de alto sentido, generalmente conocida como protección de distribución.
Tipo D: adecuado para proporcionar protección de línea para alta carga inductiva y sistema de distribución con una mayor corriente de impacto, generalmente conocida como protección de potencia.

Introducción de polos

Por el número de polos:
A. Disyuntores unipolares;
B. Interruptores automáticos bipolares con dos polos protectores;
C. Disyuntores tripolares con tres polos protectores;
D. Interruptores de cuatro polos con cuatro polos protectores.

Parámetros técnicos

Capacidad nominal de cortocircuito

Corriente nominal	Polo	Voltaje nominal (V)	Corriente de cortocircuito nominal (kA)
1~63A	1P	230/400	10kA
1~63A	2P, 3P, 4P	400	10kA

Vida mecánica y eléctrica

Categoría	Tiempo	Frecuencia de funcionamiento (veces / h)	Corriente nominal (A)
Vida electrica	4000	240	6~32
Vida electrica	4000	120	40~63
Vida mecánica	10000	240	6~63

Características de protección contra sobrecorriente bajo la temperatura ambiente de 30 ℃ ~ 35 ℃

No.	Corriente nominal (A)	Estado inicial	Corriente de prueba	Fijar tiempo	Resultado prospectivo	Observación
1	6~63	Cold	1.13In	t≤1h	Sin disparo
2	6~63	Después de la última prueba	1.45In	t≤1h	Disparo	El aumento actual de manera constante a un valor fijo dentro de 5s
3	In≤32	Frío	2.55In	1s＜t＜60s	Disparo
3	In＞32	Frío	2.55In	1s＜t＜120s	Disparo
4	6~63	Frío	5In	t≤0.1s	Sin disparo	Tipo C
			10In	t＜0.1s	Disparo	Tipo C
			10In	t≤0.1s	Sin disparo	Tipo D
			20In	t＜0.1s	Disparo	Tipo D

Tipo de disparo	Corriente nominal (A)	Capacidad nominal de cortocircuito	COSΦ
C, D	6≤In≤63	10kA	0.45~0.50

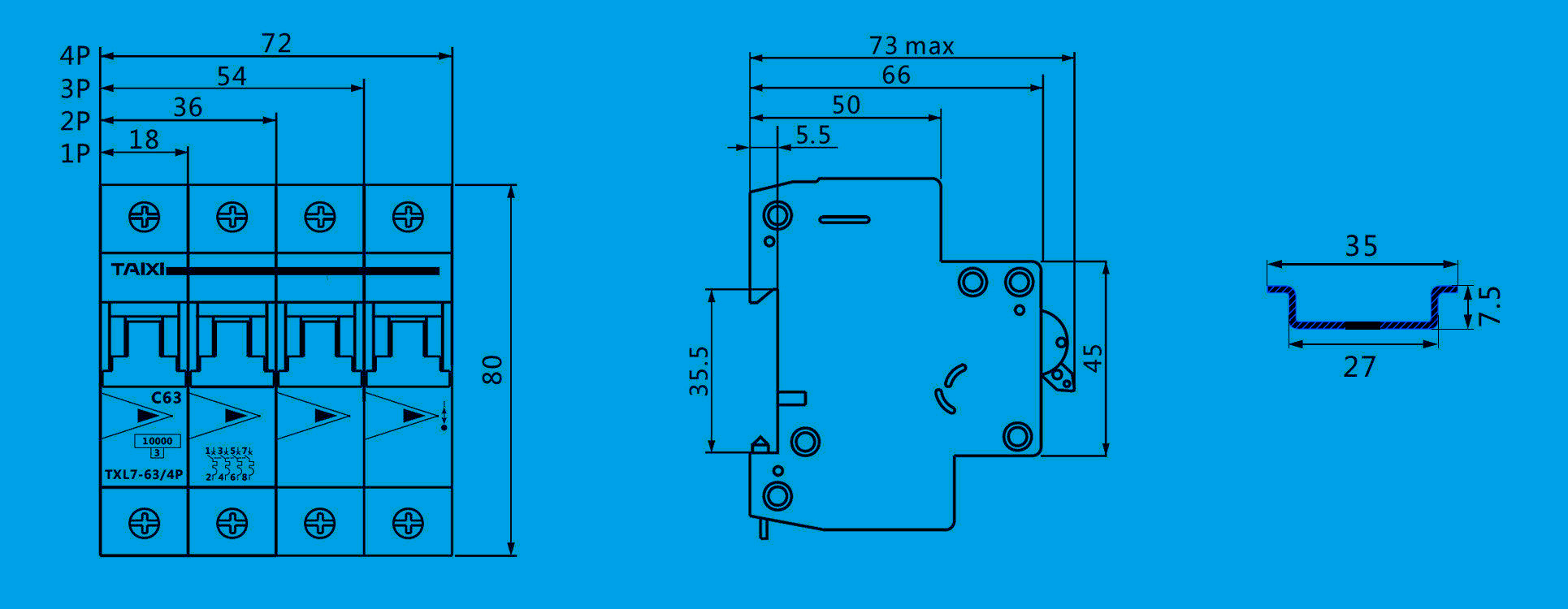

Dimensiones del esquema y la instalación
