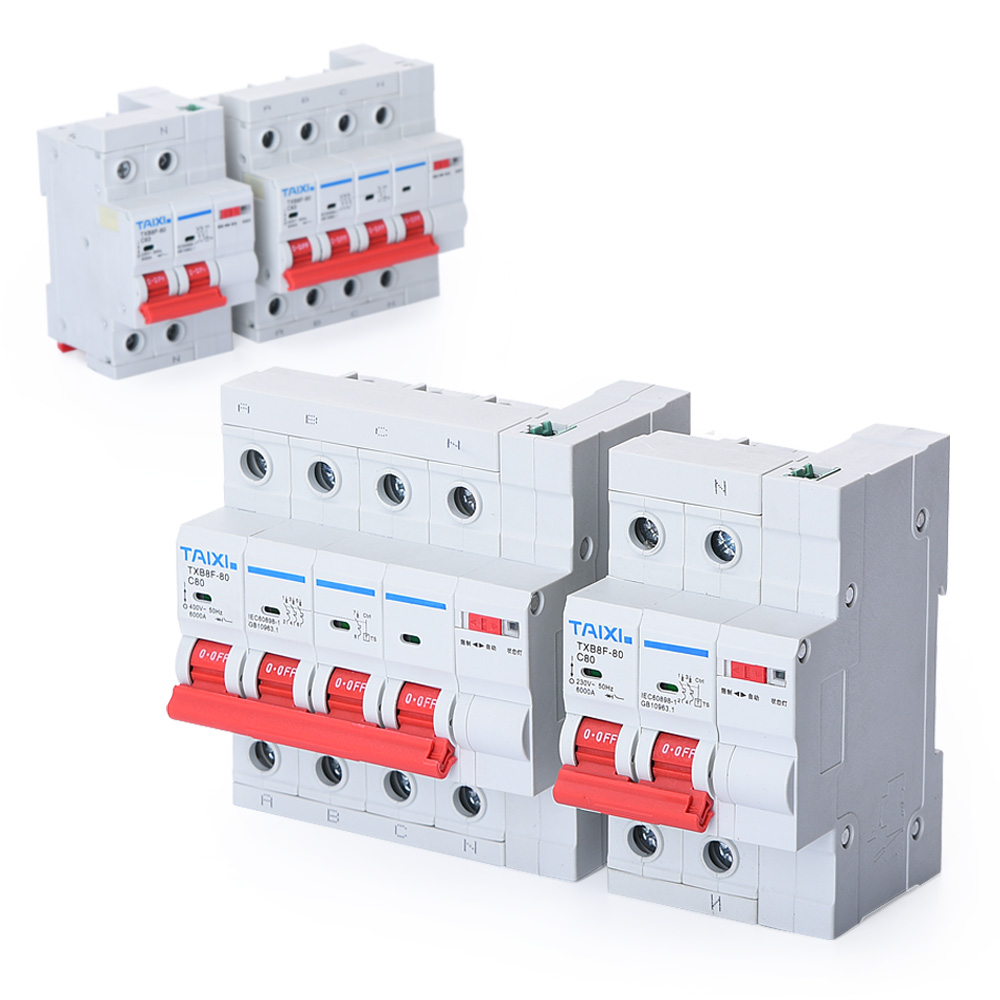

El interruptor automático de reinicio TXB8F-80 (en lo sucesivo denominado interruptor de circuito), adecuado para el circuito de CA 50Hz, voltaje nominal de hasta 400 V, corriente nominal de hasta 80 A, desconexión del control remoto y cierre del disyuntor, puede usar las señales automáticas para controlar la apertura y el cierre del interruptor de circuito al mismo tiempo, proporcionar protección de sobrecarga y cortocircuito para circuitos, también se puede utilizar con liberación sin tensión para lograr funciones de apertura después del apagado y cierre automático después del encendido . En la actualidad, TXB8F-80 Auto Reset Circuit Breaker es ampliamente utilizado en cajas de distribución de CA de red fotovoltaica, y las ocasiones en que las personas son difíciles de acercarse, donde el personal de mantenimiento no puede llegar a tiempo, sin atención, ocasiones con altos requisitos de continuidad de suministro de energía.
El interruptor de reinicio automático TXB8F-80, es un nuevo tipo investigado y desarrollado independientemente por TAIXI, que puede lograr funciones de abrir automáticamente el circuito y encender automáticamente el circuito, pero también lograr la protección efectiva para la línea y el equipo terminal, mientras tanto la señal de estado de cierre y apertura.
El interruptor de reinicio automático TXB8F-80 cumple con los estándares: GB10963.1, IEC60898-1, con nivel internacional avanzado.

Temperatura ambiente: -25 ℃ ~ + 60 ℃;
Altitud: la altitud del sitio de instalación no es más de 2000 m;
Categorías de instalación: Ⅱ, Ⅲ;
Instalación: riel de acero TH35-7.5 para la instalación.

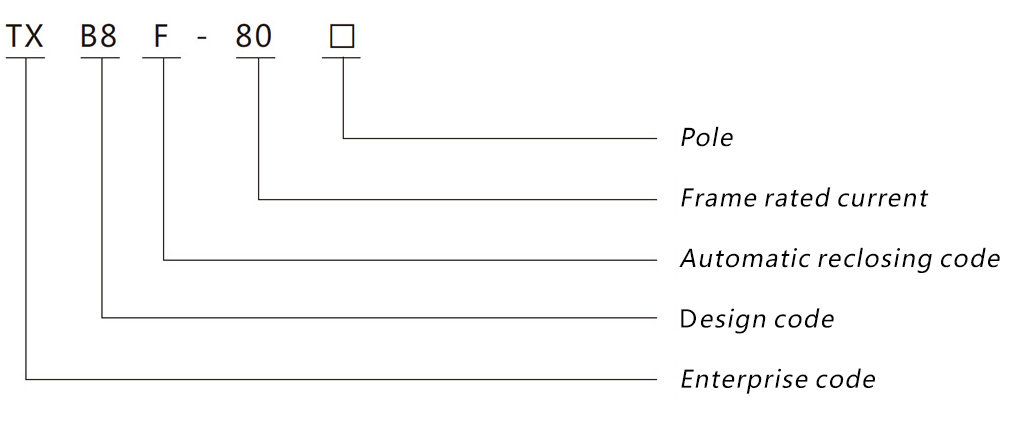

De acuerdo con la corriente nominal In: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A.
Según los polos: 1P + N monofásico, 3P + N trifásico.
De acuerdo con la forma de liberación instantánea del interruptor automático: tipo C (5 In ~ 10 In)
Vida eléctrica: 4000 veces, cos = 0,85 ~ 0,9;
Vida mecánica: 20,000 veces
Clase de protección: IP20
Voltaje de funcionamiento nominal Ue: 1P + N / 2P 230V AC / 50Hz; 3P + N / P 400V AC / 50Hz
Reenganche automático: tc: ≥ 3s
Capacidad de corte de cortocircuito clasificada: 7500A (6-63A); 4500A (80A)
Cable de control conectado a la señal externa: la sección transversal del conductor es de 0,6 mm², la longitud es de 30 cm (otras longitudes pueden producirse especialmente) con terminal prensado.
Terminales: adecuado para la conexión de cable de 35 mm o menos, el método de cableado es apretar el cableado con tornillos, el par es de 3,5 N · m.

Característica de protección de sobreintensidad a 30 ℃ ~ 35 ℃

Características de la reconexión automática de apertura

Valor de corrección actual utilizado a diferentes temperaturas ambiente

TXB8F-80 Auto Reset Circuit Breaker, tiene las siguientes características:
◆ Todos los polos tienen protección contra sobrecorriente, protección contra cortocircuitos;
◆ capacidad de ruptura nominal de hasta 10KA;
◆ El mecanismo de funcionamiento del interruptor es un mecanismo sin disparo con almacenamiento de energía, los contactos se cierran rápidamente y se rompen rápidamente, superan los efectos adversos de la velocidad manejada por el interruptor automático en los procesos de apertura automática y cierre automático, mejoran la vida útil del producto; en el trabajo normal, el contacto solo puede permanecer en la posición de cierre o rotura;
◆ Reenganchador automático, dispositivo de apertura, los componentes de la transmisión están hechos de SCR, chip integrado, motor, engranaje;
◆ El estuche y los componentes están hechos de plástico con alto retardo de llama, alta resistencia a la temperatura y resistencia al impacto.

Curva característica de disparo tipo C

Conexión de cable de 36 mm² o inferior, método de cableado con tornillos para apretar el cableado, el par es de 3,5 N · m.
