Ámbito de aplicación

DZ47Z-63 DC Mini interruptor automático (similar a C45N MCB) es adecuado para el circuito de CA 50 / 60Hz, voltaje nominal de 230 / 400V, corriente nominal de 63A, o el circuito de voltaje de CC de 220V, corriente CC nominal de 63A Para proteger la sobrecarga y el cortocircuito, y la transferencia poco frecuente entre circuitos en circunstancias normales, DC MCB también se utiliza como el interruptor de aislamiento para el circuito de corte para mantener el circuito y el equipo.
El interruptor de circuito en miniatura DZ47Z-63 DC tiene las funciones de protección contra sobrecarga, protección contra cortocircuitos, control y aislamiento. DC MCB se utiliza principalmente en el sistema de suministro de energía de CC, el sistema de energía eléctrica del barco y el sistema de propulsión eléctrica, el sistema de energía fotovoltaica y otros lugares.

Modelo y significado


Guía de selección

Modelo Capacidad de rompimiento Polo Tipo de disparo Corriente nominal

DZ47Z-63

4.5KA 2 C 20


1:1P
2:2P
3:3P
B:Tipo B
C:Tipo C
1:1A
2:2A
3:3A

63:63A

Consumo de energía por polo de DZ47Z-63

Corriente nominal In (A) Consumo máximo de energía por polo (W)
1~10 2
16~32 3.5
40~63 5

Principales parámetros técnicos

■ Corriente nominal: 1,2,4,6,10,16,20,25,32,40,50,63 A
■ Clasificación del marco: 63A
■ Postes: 1P / 2P / 3P / 4P
■ Voltaje de funcionamiento nominal DC: 125V / 250V / 500V / 1000V
■ Tensión de resistencia al impulso Uimp: 6 kV
■ Cierre rápido: para garantizar un trabajo confiable de la carga de impacto, para extender la vida eléctrica del interruptor automático
■ Capacidad de ruptura: 4.5kA
■ Nivel de límite actual: 3
■ Vida mecánica: 10,000 veces
■ Vida eléctrica: 1000 veces
■ temperatura de funcionamiento ambiental: -30 ℃ ~ 70 ℃
■ Resistencia al calor y la humedad: Clase 2 (temperatura 55 ℃, humedad relativa 95%)
■ Elevación: no más de 2000M
■ Instalación: sin vibración significativa y lugar de choque, terminales de tipo túnel, cableado del disyuntor de CC, preste atención a la polaridad, estructura modular, fácil instalación en el riel DIN estándar TH35-7.5, 1 ~ 32A: 2.5 N, 40- 63A: 3.5N.
■ Cableado: 1 ~ 32 A: 25 mm e inferior, 40 ~ 63 A: 35 mm e inferior
■ Clase de protección: IP20
■ Estándares: IEC60898-2 / GB10963.2
■ Certificación: CCC, CE
■ Características de disparo: curva de tipo C, rango de disparo instantáneo (6.8 ~ 10.2) In, protege la carga normal y el cable de distribución de potencia; Curva tipo B, rango de disparo instantáneo (4.4 ~ 6.6) In, proteja la carga de la corriente de cortocircuito más pequeña.

Polo 1P 2P 3P 4P
Capacidad de ruptura
4.5kA 4.5kA 4.5kA 4.5kA
Voltaje nominal Un 125V/250V 250V/500V 250V/500V 1000V
Unmax UL+/L- 125V/250V 250V/500V 250V/500V 1000V
Unmax UL/↓ 125V/250V 250V/500V 250V/500V 1000V

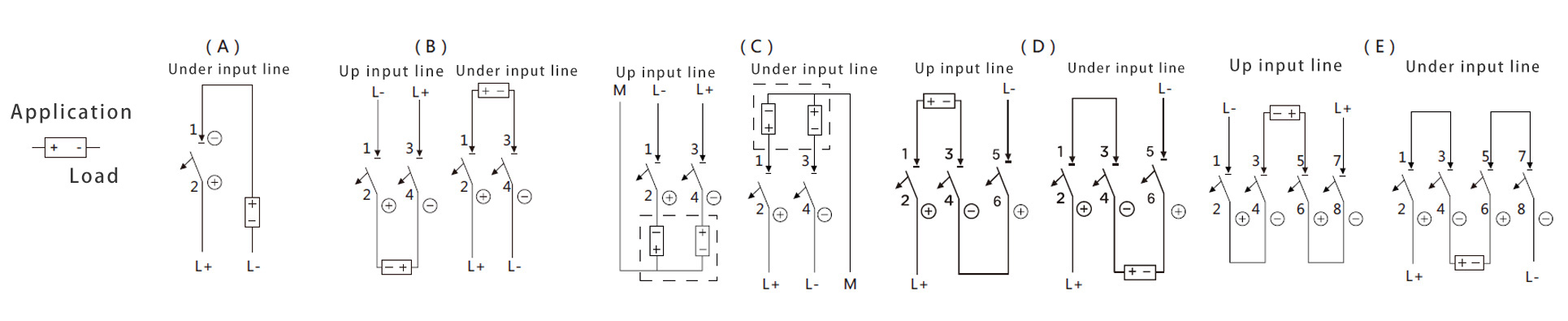

Observación: (1) polo positivo de la fuente de alimentación L +, polo negativo de la fuente de alimentación L; (2) + polo positivo del interruptor automático, - polo negativo del interruptor automático; (3) En la fuente de alimentación de CC "L-" generalmente está conectada a tierra, en el sistema de alimentación positiva y negativa, el polo neutral "M" adopta la instalación en tierra

De acuerdo con el tipo de lanzamiento instantáneo

Tipo de disparo AC rango DC rango
B 3In<I≤5In 4.4In<I≤6.6In
C 5In<I≤10In 6.8In<I≤10.2In

Capacidad nominal de corte de cortocircuitos

Corriente nominal (A) Polo Voltaje nominal (V) Corriente de cortocircuito nominal (A) Corriente de cortocircuito de operación (A)
1~63 1 220 3000 3000
2~4 4500 3000

Vida mecánica y eléctrica

Categoría veces Frecuencia de funcionamiento (veces / h) Corriente nominal (A)
Vida electrica 1000 240 1~32
120 40~63
Vida mecánica 10000 240 1~63

Características de protección de sobre corriente (temperatura de referencia 30 ℃)

No. Tipo de disparo Corriente nominal (A) Estado inicial DC Fijar tiempo Resultado prospectivo Observación
a B, C 1~63 Frío 1.13In t≤1h Sin disparo
b B, C 1~63 Después de la última prueba 1.45In t<1h Disparo El aumento actual de manera constante a un valor fijo dentro de 5s
c B, C In≤32A Frío 2.55In 1s<t<60s Disparo
In>32A 1s<t<60s
d B 1~63 Frío 4In 0.1s≤t≤45s(In≤32A)
0.1s≤t≤90s(In>32A)
Disparo
C 17In 0.1s≤t≤15s(In≤32A)
0.1s≤t≤30s(In>32A)

e B 1~63 Frío 7In t<0.1s Disparo
C 15In

Valores de corrección actuales a diferentes temperaturas ambientales

Temperatura (℃)
Corriente corregida (A)
Corriente nominal (A)
-35 -30 -20 -10 0 10 20 30 40 50 60 70
1 1.3 1.26 1.23 1.19 1.15 1.11 1.05 1 0.96 0.93 0.88 0.83
2 2.6 2.52 2.46 2.38 2.28 2.2 2.08 2 1.92 1.86 1.76 1.66
3 3.9 3.78 3.69 3.57 3.42 3.3 3.12 3 2.88 2.79 2.64 2.49
4 5.2 5.04 4.92 4.76 4.56 4.44 4.16 4 3.84 3.76 3.52 3.32
6 7.8 7.56 7.38 7.14 6.84 6.6 6.24 6 5376 5.64 528 4.98
10 13.2 12.7 12.5 12 11.5 11.1 10.6 10 9.6 9.3 8.9 8.4
16 21.12 20.48 20 19.2 18.4 17.76 16.96 16 15.36 14.88 14.24 13.44
20 26.4 25.6 25 24 23 22.2 21.2 20 19.2 18.6 17.8 16.8
25 33 32 31.25 30 28.75 27.75 26.5 25 24 23.25 22.25 21
32 42.56 41.28 40 38.72 37.12 35.52 33.92 32 30.72 29.76 28.16 26.88
40 53.2 51.2 50 48 46.4 44.8 42.4 40 38.4 37.2 35.6 33.6
50 67 65.5 63 60.5 58 56 53 50 48 48.5 44 41.2
63 83.79 81.9 80.01 76.86 73.71 70.56 66.78 63 60.48 58.9 55.44 52.29

Factor de corrección actual utilizado a diferentes altitudes

Tipo de disparo Corriente nominal (A)
Factor de corrección corriente
Ejemplo
≤2000m (2000~3000)m ≥3000m
B、C 1, 2, 3, 4, 6, 10, 15, 20, 25, 32, 40, 50, 63 1 0.9 0.8 La corriente nominal utilizada después del producto de la corriente nominal de 20A reduce la capacidad en 3000m: 0.8x20 = 16A

Cableado: 25 mm² y menos para la conexión del cable, el método de cableado es tornillos para apretar el cableado, el par es de 2,5 N · m.

Corriente nominal In (A)
Área nominal de la sección transversal del conductor de cobre (mm²)
1~6 1
10 1.5
16, 20 2.5
25 4
32 6
40, 50 10
63 16

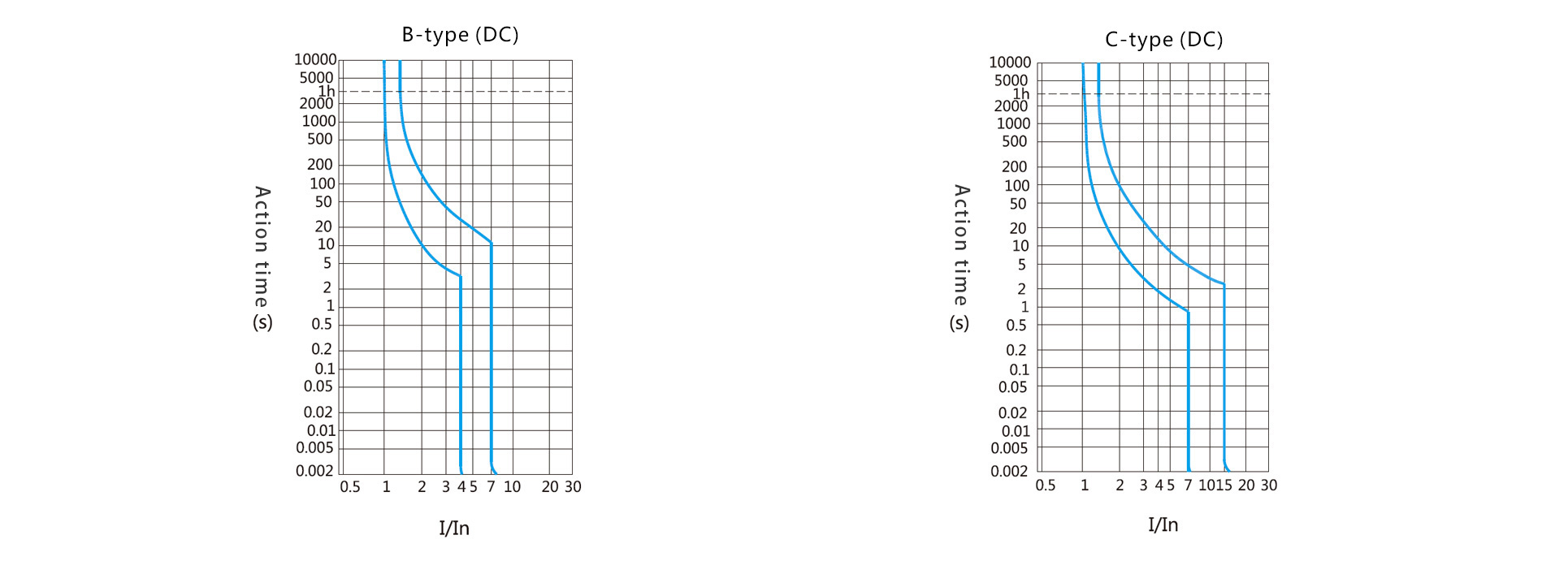

Curva característica de disparo

Características estructurales

■ Alta capacidad de corte de cortocircuito nominal.
■ Función de cableado doble, el terminal de salida se puede conectar fácilmente con el bus estándar y el cable blando, el terminal de entrada puede conectarse con el cable blando.
■ Con instrucciones de seguridad rojas y verdes, mayor seguridad.
■ Mecanismo con la operación de almacenamiento de energía, cierre de contacto rápido, supera el efecto adverso de la velocidad del mango operado manualmente, y mejora en gran medida la vida útil del producto.
■ Los terminales tienen la cola bifurcada con la función de evitar el cableado falso, lo que mejora la eficiencia y confiabilidad del cableado.
■ El DC MCCB se puede usar con una variedad de accesorios modulares, como S9, V9, XF9, XF9J.
■ Las fundas y otras partes de plástico están hechas de plástico de alta resistencia al fuego, alta temperatura y resistente a los golpes.

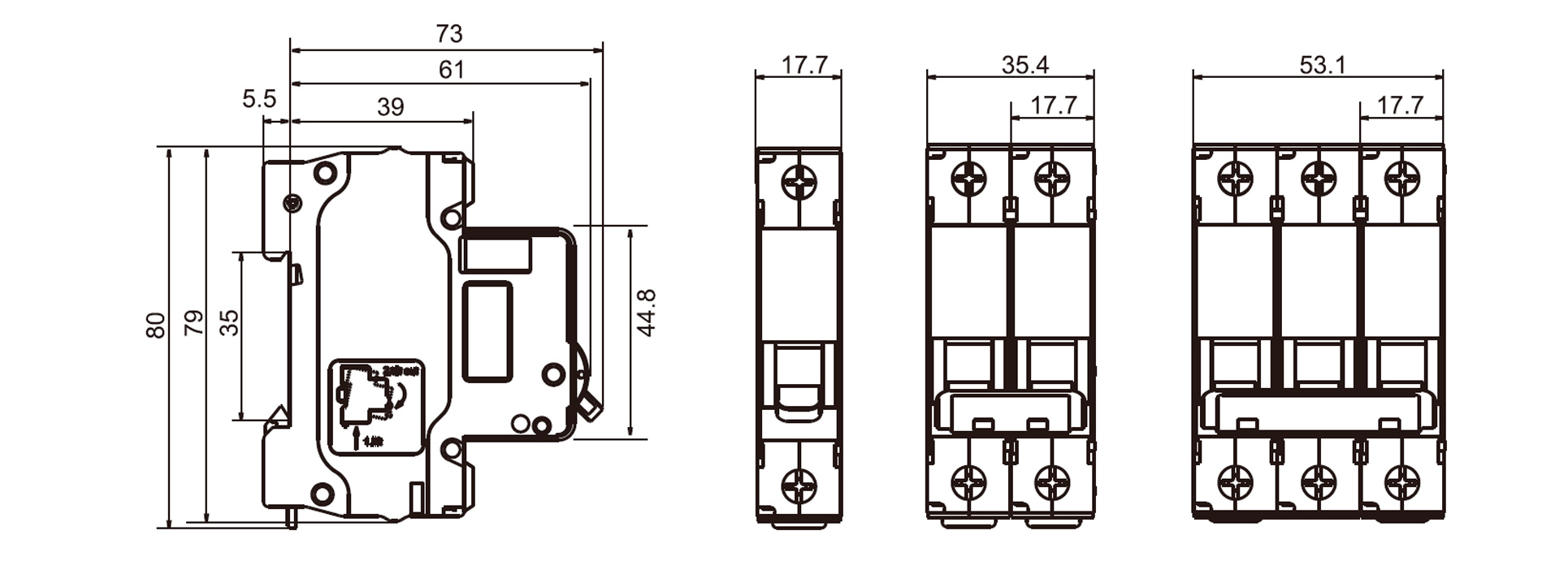

Dimensiones del esquema y la instalación


Palabras clave: C45N, MCB C45N, DC MCB, DC mini disyuntor
