El disyuntor de caja moldeada TXCM1 (en lo sucesivo, MCCB) es un nuevo disyuntor que ha sido diseñado y desarrollado por la empresa utilizando tecnología avanzada internacional. Los interruptores automáticos tienen las siguientes características: tamaño compacto, alta capacidad de corte, corta distancia de arco y resistente a las sacudidas, son productos ideales aplicados en tierra o en barcos. El voltaje de aislamiento nominal del interruptor de circuito es de 800V, es adecuado para la red de distribución de CA 50Hz / 60Hz, voltaje de trabajo nominal de 690V y corriente nominal de 1250A, para distribuir energía y proteger el circuito y el equipo de energía de daños causados ​​por sobrecarga , cortocircuito, bajo voltaje y otra falla. También para protección, conversión infrecuente de los circuitos y arranque poco frecuente del motor y sobrecarga, cortocircuito, bajo voltaje.
TXCM1 MCCB se puede montar verticalmente (verticalmente) u horizontalmente (transversal).
TXCM1 MCCB cumple con el estándar: GB14048.2 "equipos de conmutación y control de bajo voltaje, Parte 2: interruptores automáticos".

Nota:
Según el polo, clasifica cuatro tipos:
Tipo A: N-polo sin componentes de liberación de sobrecorriente, y N-pole se ha conectado todo el tiempo, y no actúa con otros tres polos para encenderse o apagarse;
Tipo B: N-polo sin componentes de liberación de sobrecorriente, y N-pole podría actuar con otros tres polos (encendido de polos N antes del apagado);
Tipo C: N-polo fijo con componentes de liberación de sobrecorriente, y N-pole podría actuar con otros tres polos (N-pole encendido antes de apagarse);
Tipo D: N-pole fijado con componentes de liberación de sobrecorriente, y N-pole se ha conectado todo el tiempo, y no actúa con otros tres polos para encenderse o apagarse.
Disyuntor para distribución sin código, disyuntor para protección del motor con 2
Sin código para la operación directa con mango; P para la operación eléctrica; Z para girar la manija.
Clasificación de acuerdo con la corriente nominal de la versión sobre corriente:
TXCM1-63 MCCB tiene nueve: 6,10,16,20,25,32,40,50,63 A;
TXCM1-100 MCCB tiene nueve: 16,20,25,32,40,50,63,80,100 A;
TXCM1-225 MCCB tiene siete: 100,125,140,160,180,200,225 A;
TXCM1-400 MCCB tiene cinco: 225,250,315,350,400 A;
TXCM1-630 MCCB tiene tres: 400,500,630 A;
TXCM1-800 MCCB tiene tres: 630,700,800 A;
TXCM1-1250 MCCB tiene tres: 800,1000,1250A.
Nota: 6A solo tiene tipo electromagnético (instantáneo), no se recomiendan las especificaciones.
De acuerdo con el método de cableado: cableado en frente de la placa, cableado en la parte posterior de la placa, tipo de inserción de la placa.
De acuerdo con el patrón de liberación de sobrecorriente: tipo termodinámico-electromagnético (doble), tipo electromagnético (instantáneo).
De acuerdo con el atuendo, tiene dos tipos: con o sin atuendo.
El equipo incluye accesorios internos y accesorios externos: los accesorios internos tienen liberación de derivación, liberación bajo tensión, contacto auxiliar y contacto de alarma. Los accesorios externos están girando el mecanismo de operación del mango, el mecanismo de operación accionado por energía, etc.
De acuerdo con la capacidad de ruptura: tipo L-estándar de ruptura; M-segundo tipo de alto rompimiento; H-alto tipo de ruptura.

■ Temperatura del aire ambiente: -5 ℃ ~ + 40 ℃, y la temperatura promedio en 24 h es inferior a + 35 ℃.
■ Altitud: la altitud del sitio de instalación no es más de 2000 m.
■ Condiciones atmosféricas: la humedad relativa del aire en la temperatura más alta + 40 ℃ no es más del 50%; En la baja temperatura puede tener una humedad relativa más alta. La humedad relativa promedio máxima es del 90%, mientras que la temperatura mínima promedio mensual es de + 25 ℃, y considera los cambios de temperatura en el producto en la superficie del gel.

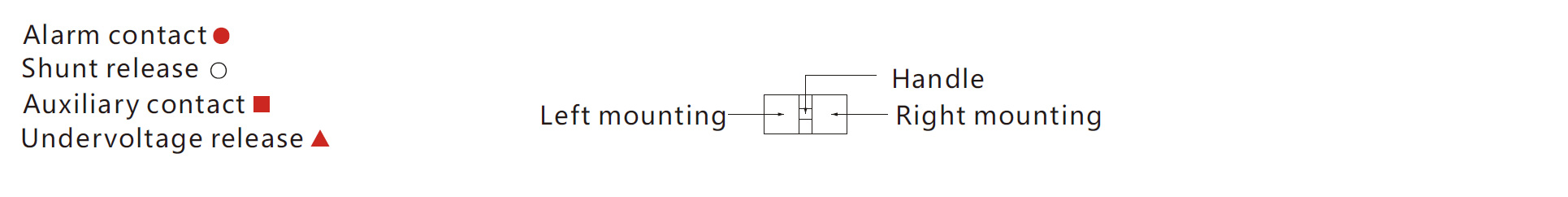

El modo de disparo y el código de accesorio, la distancia de flashover contiene instalación horizontal y vertical.

A. 200 significa interruptor automático con liberación electromagnética; 300 significa liberación termodinámica + electromagnética; y 000 significa interruptor automático sin liberación y accesorio interno.
B. 125, 250, 400, productos de 2 polos solo tienen 210, 220, 230, 310, 320, 330.
C. Solo TXCM1-63, TXCM1-100, TXCM1-225, TXCM1-400 con liberación de medidor prepago.

1, el valor de configuración de la característica de acción instantánea del interruptor automático para la distribución es 10In ± 20%, TXCM1-1250 es 7In ± 20%; El valor establecido de la característica de acción instantánea del interruptor automático para la protección del motor es 12In ± 20%.
2, El valor nominal del interruptor de circuito en la Tabla 2.
3, en la temperatura ambiente de + 40 ℃, el interruptor automático para la distribución de las características de acción de liberación de sobrecorriente se muestra en la Tabla 3, el interruptor automático para la protección del motor características de acción de liberación de sobrecorriente se muestra en la Tabla 4.

Valor nominal de la ruptura de circuito

Características de la acción de ruptura de tiempo inversa de la liberación de sobrecorriente de los interruptores automáticos para la distribución de potencia cuando todos los polos están encendidos al mismo tiempo

Características de la acción de ruptura de tiempo inversa de la liberación de sobrecorriente de los interruptores de circuito para la protección del motor cuando cada polo se enciende al mismo tiempo

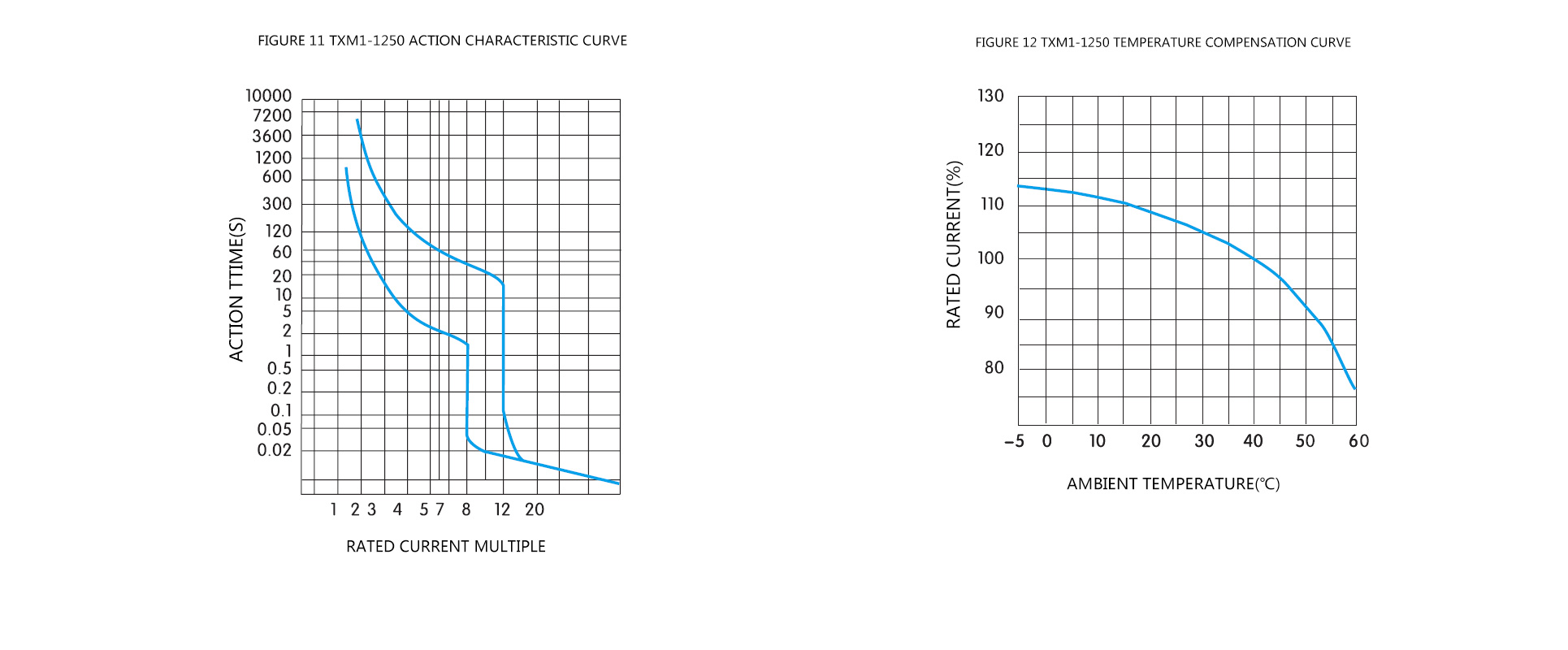

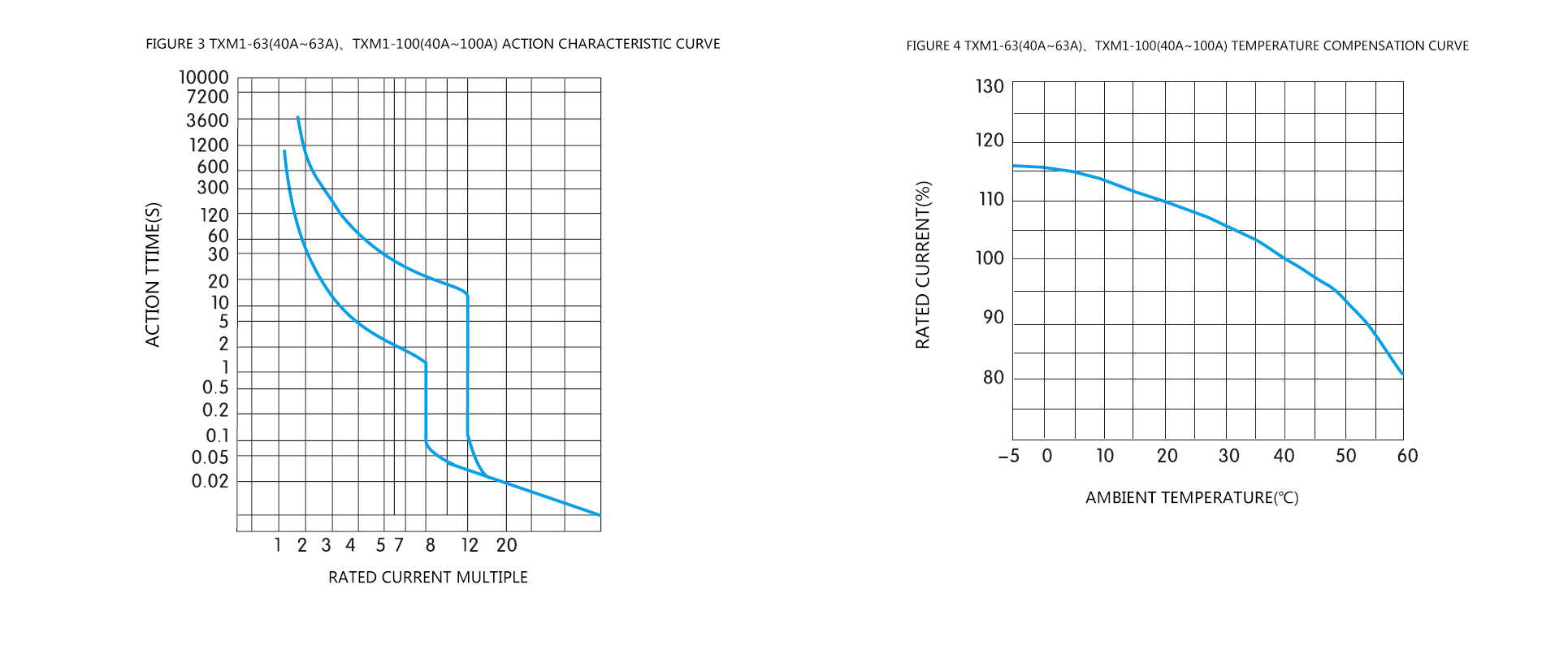

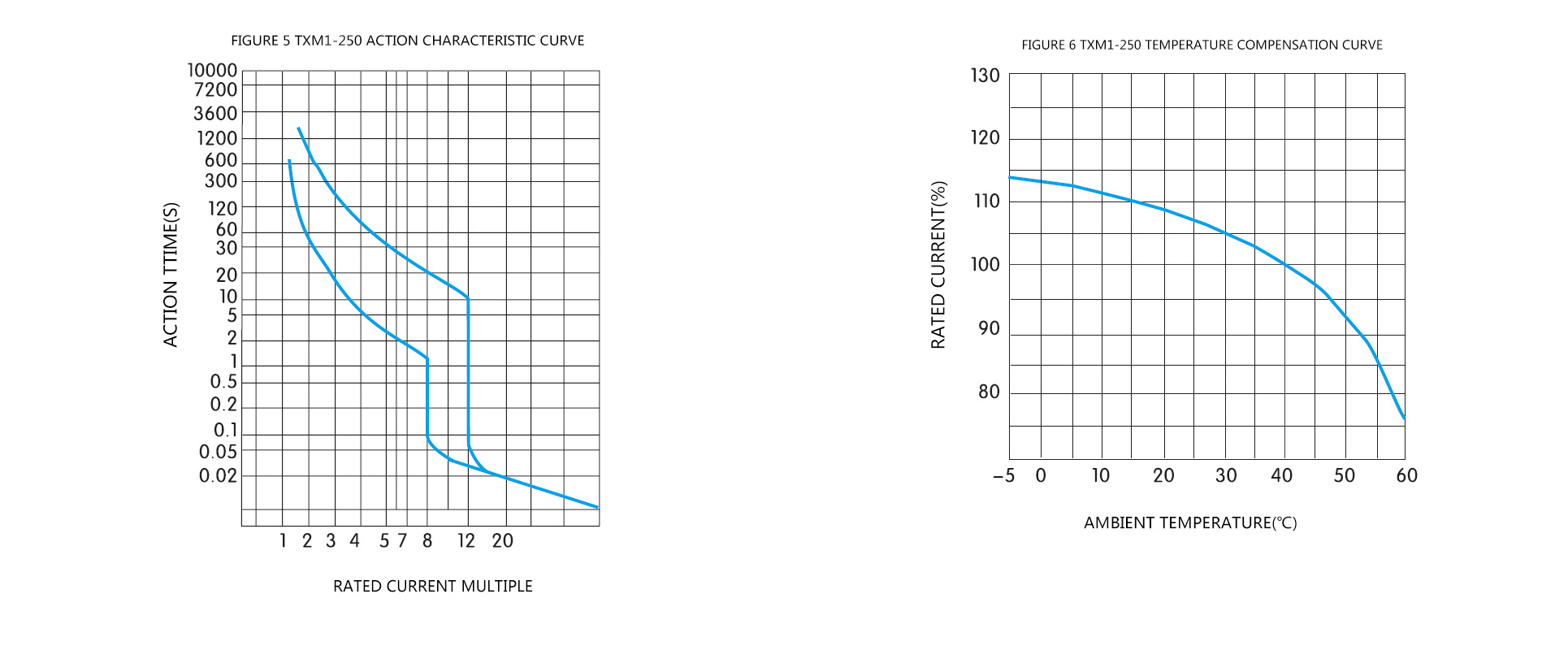

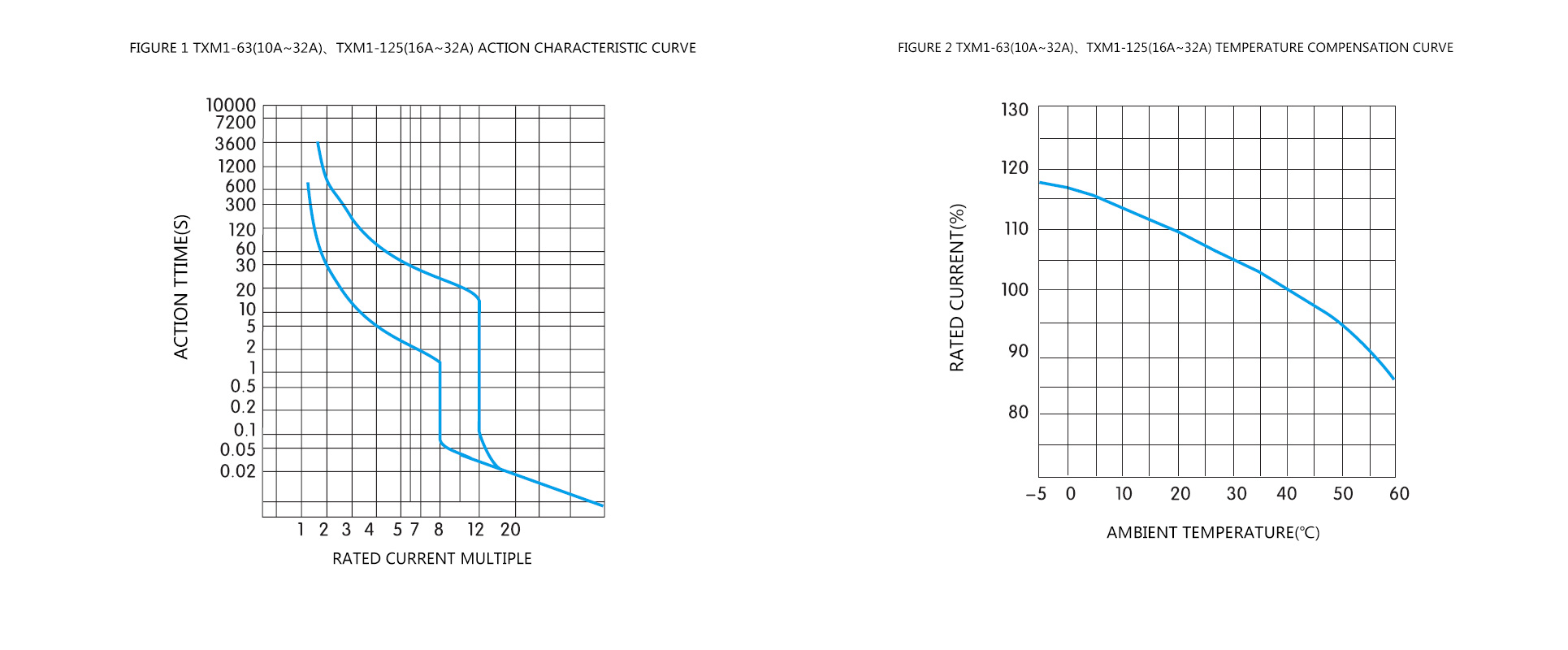

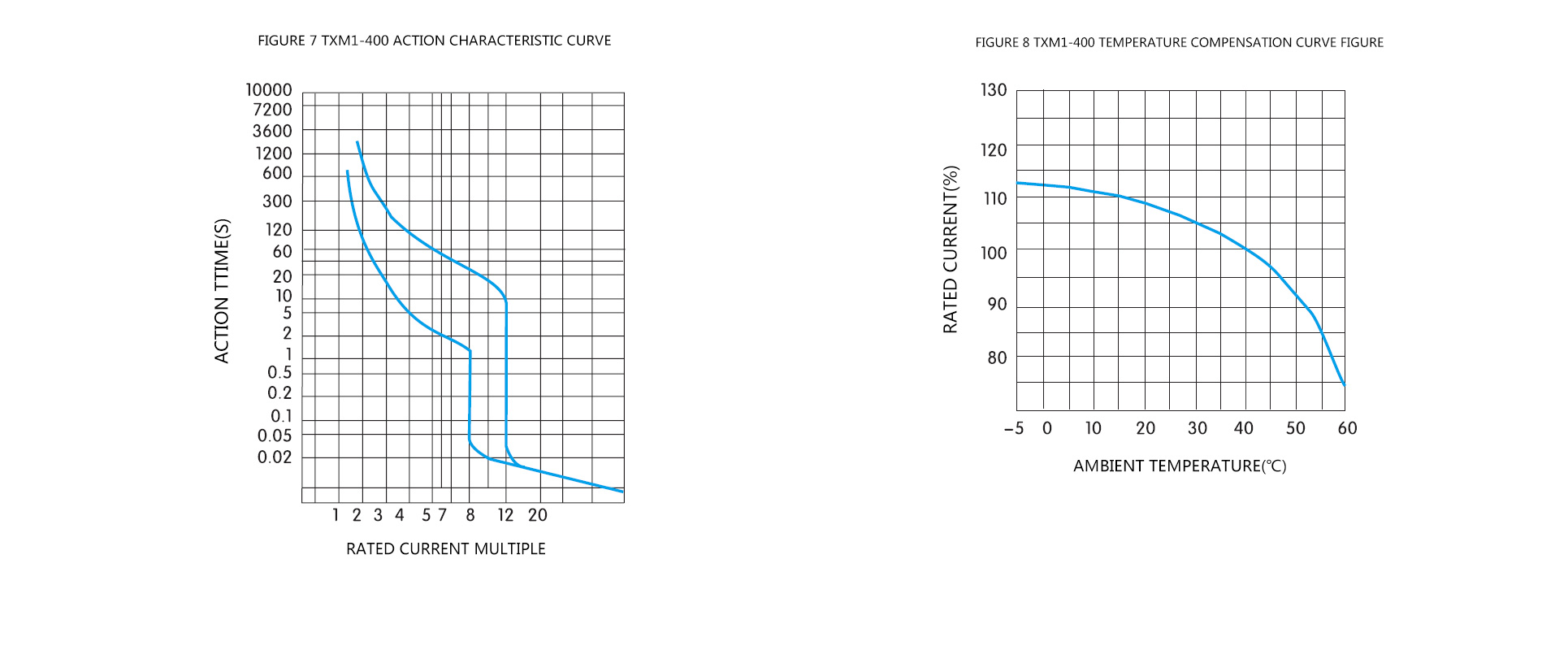

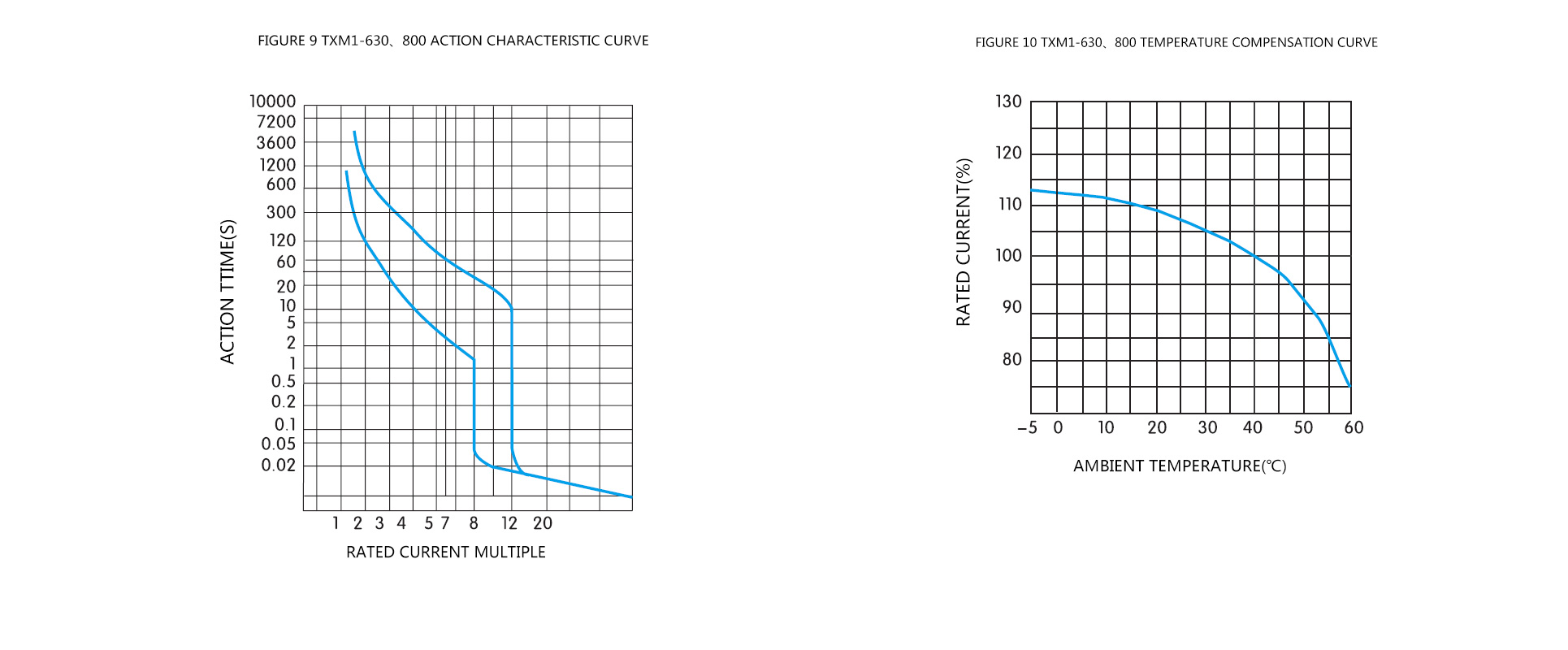

Curva característica de protección de tiempo inverso

Tabla de factores de reducción de cambios de temperatura

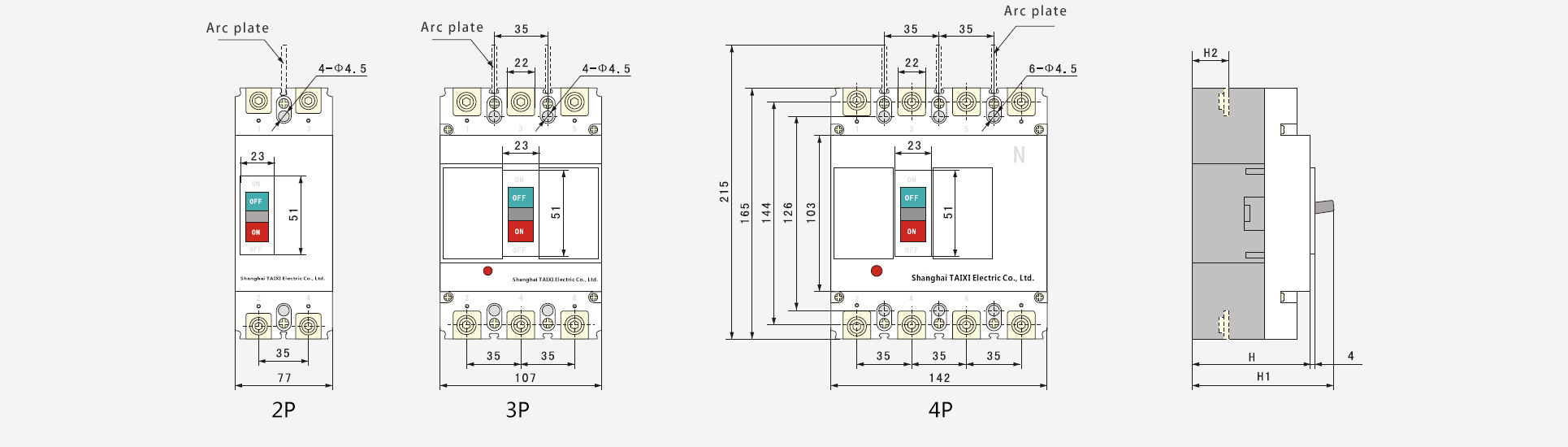

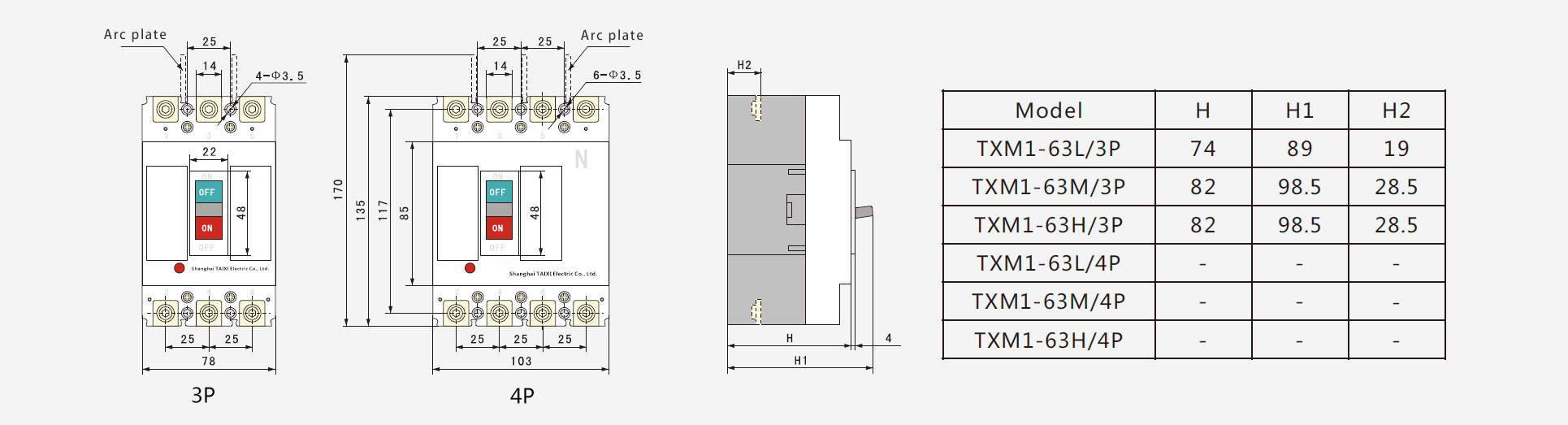

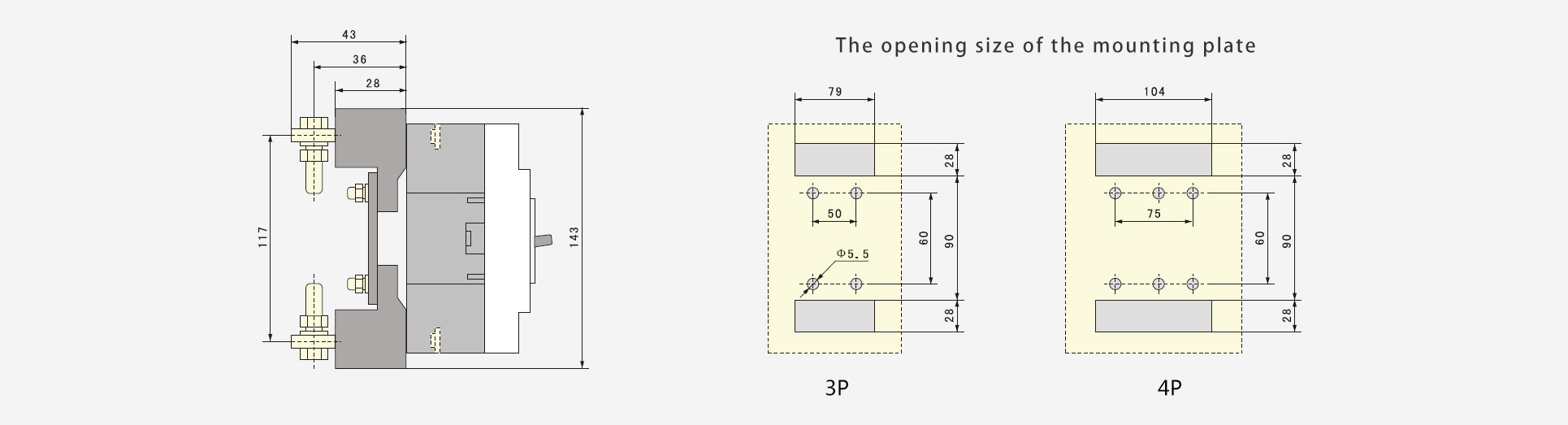

Dimensión del cableado en frente del tablero

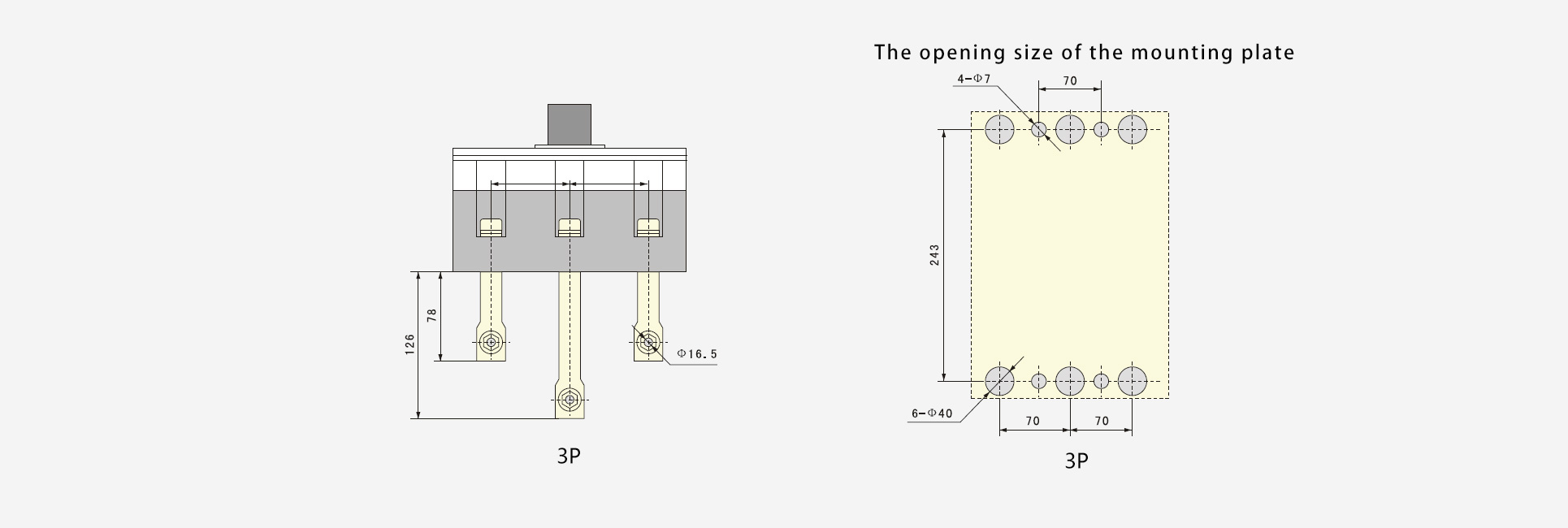

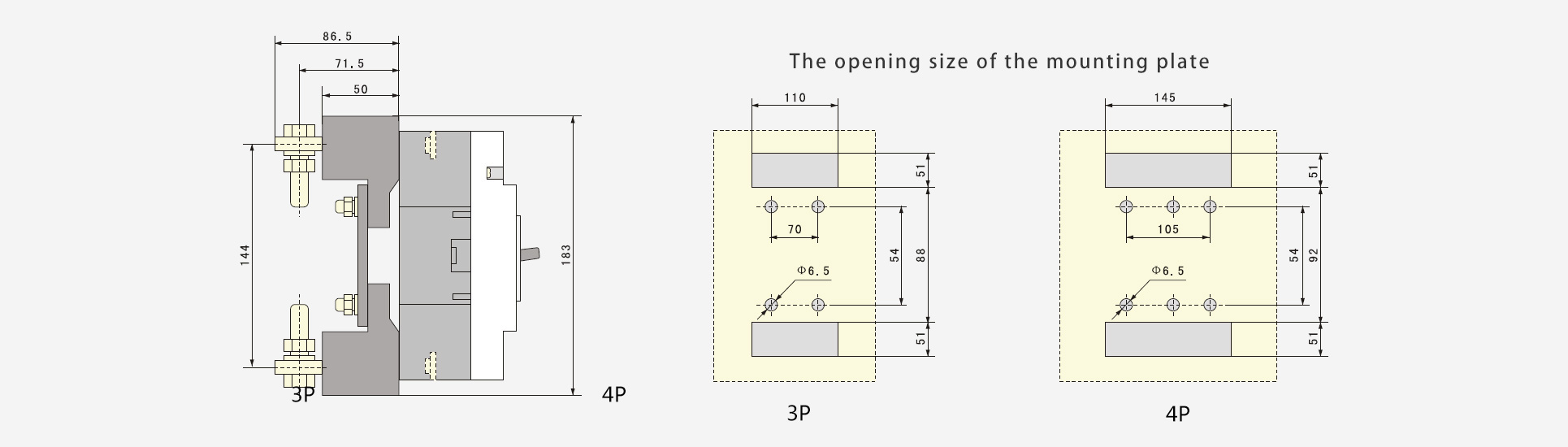

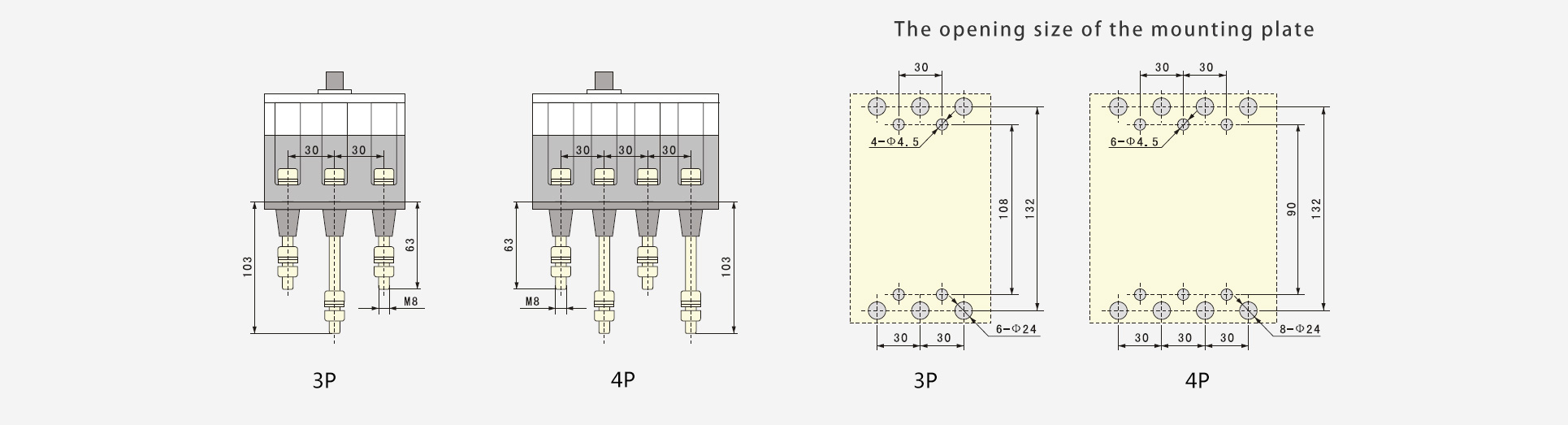

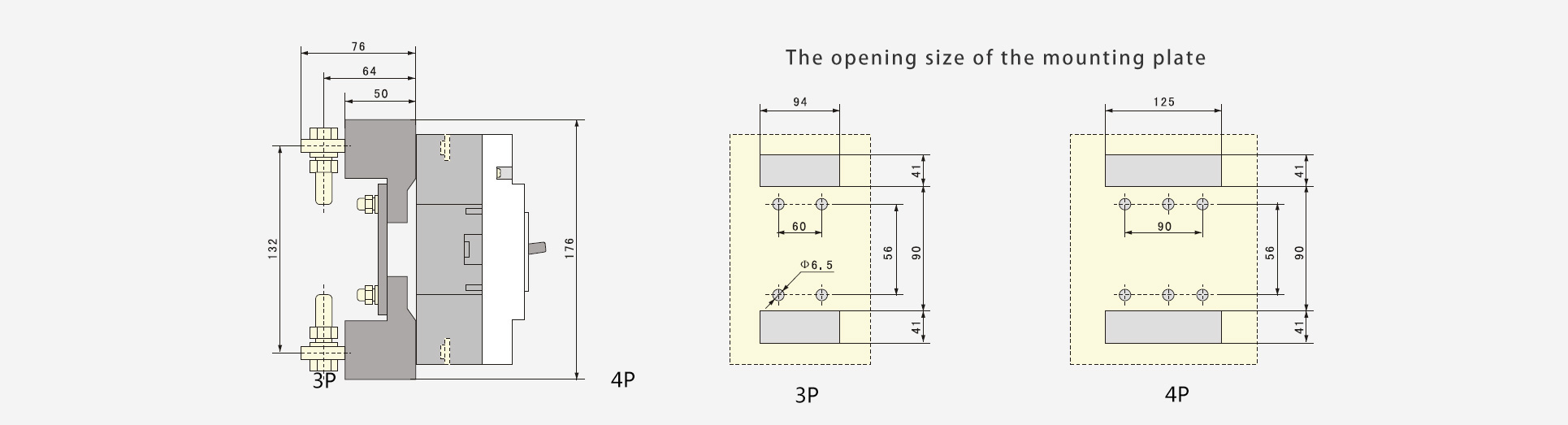

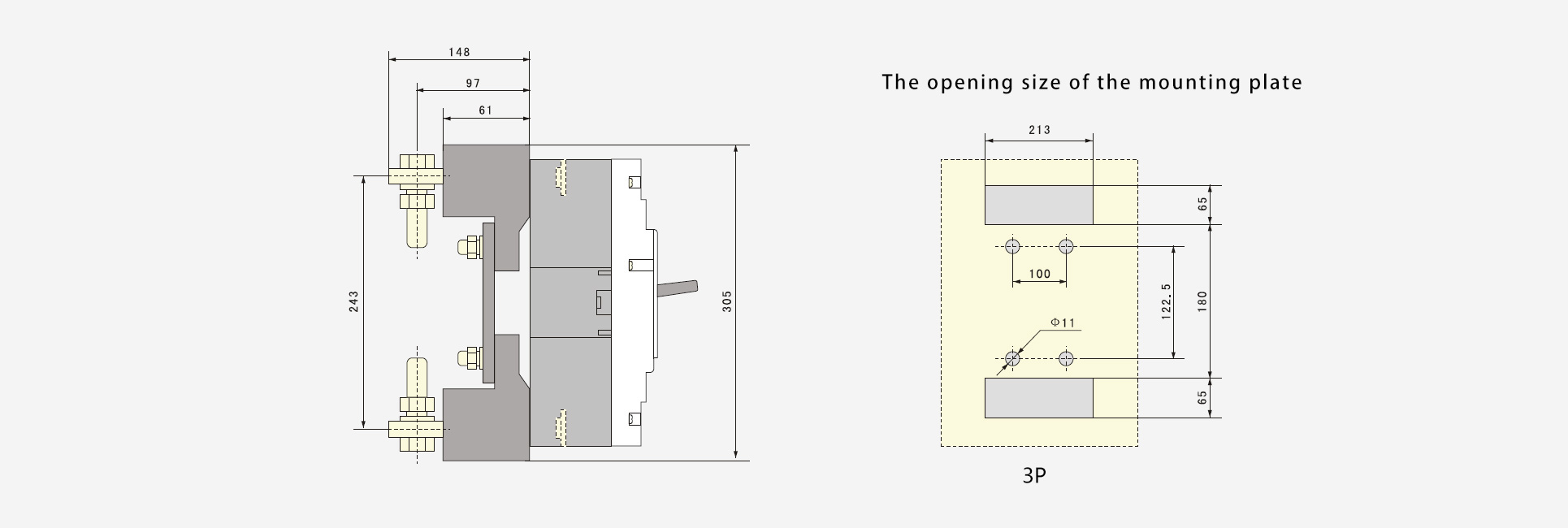

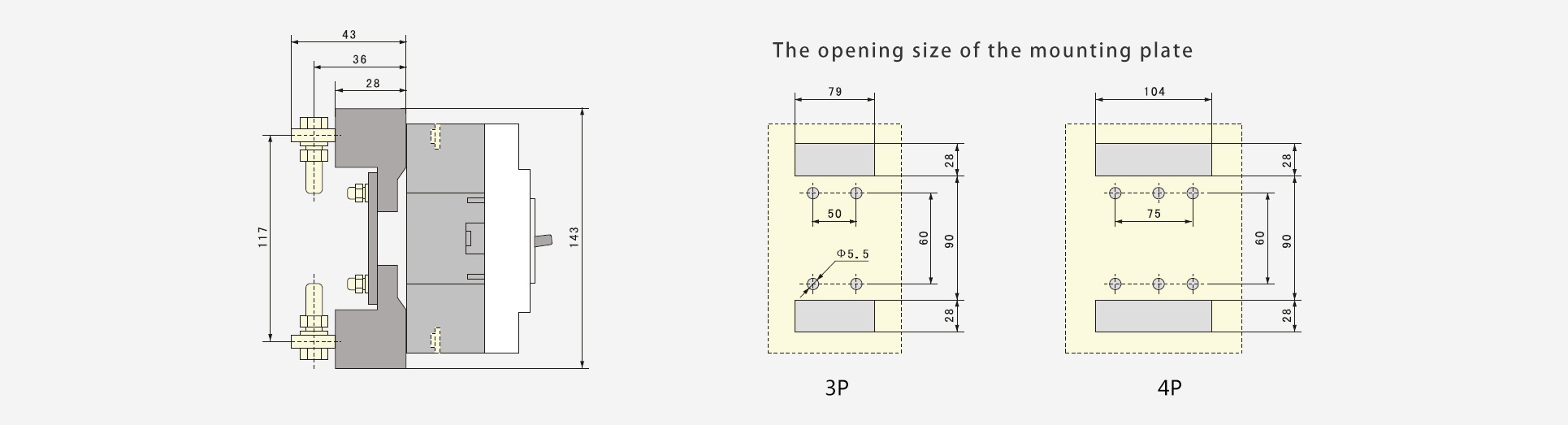

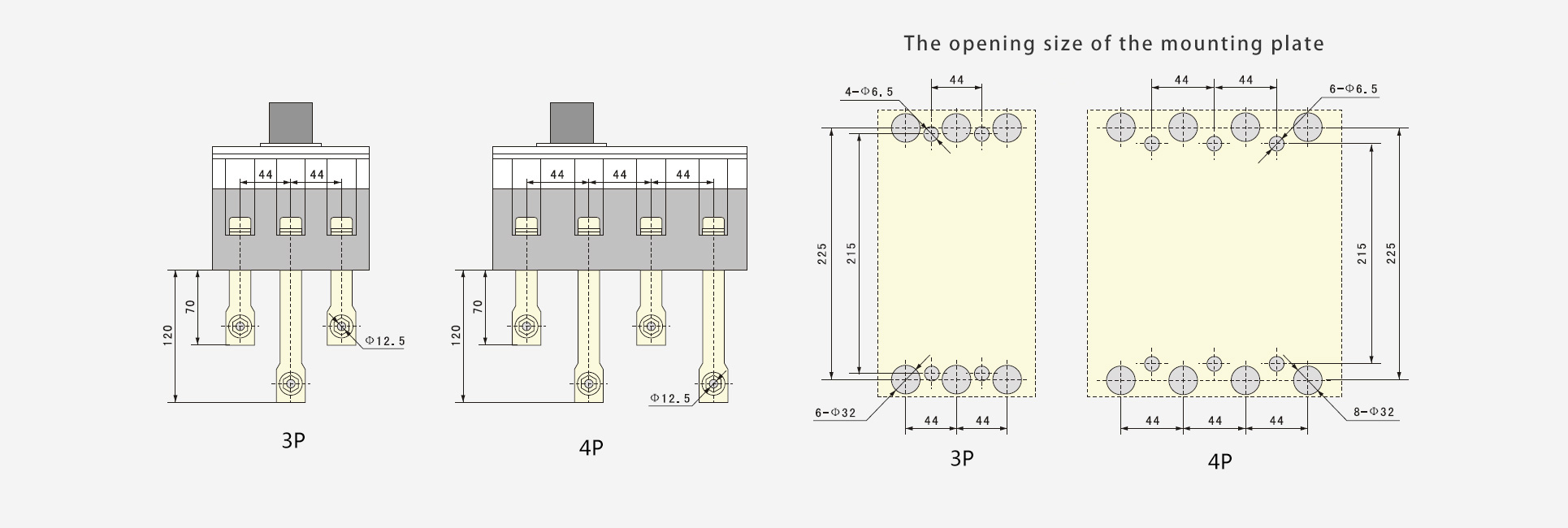

Dimensión del cableado en la parte posterior del tablero

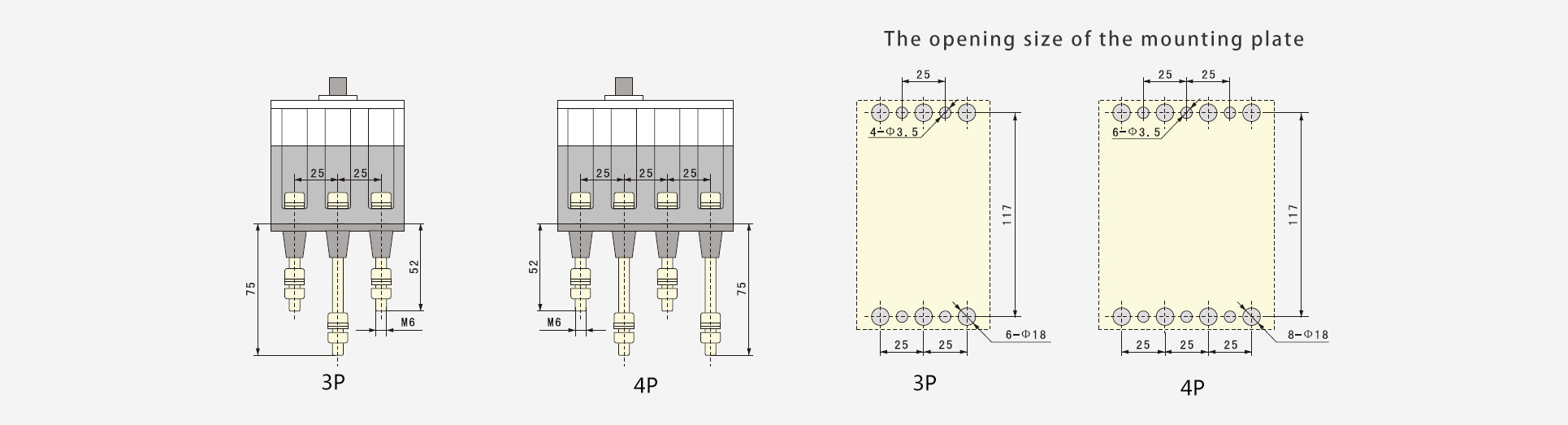

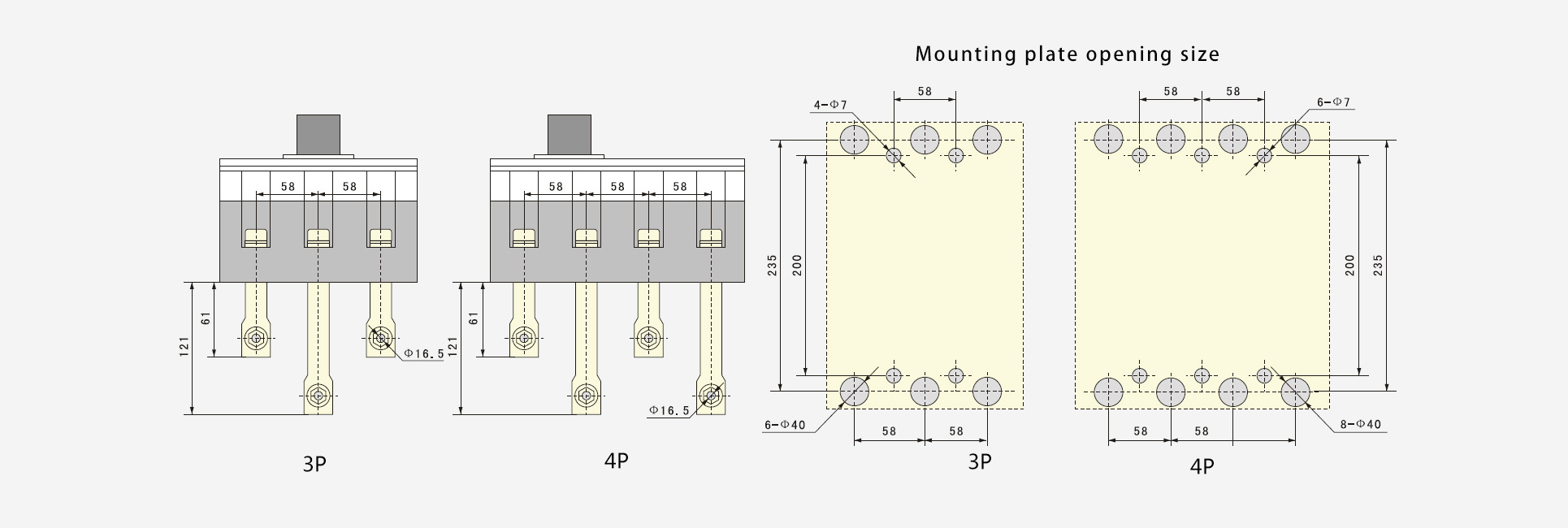

Dimensión del cableado enchufable

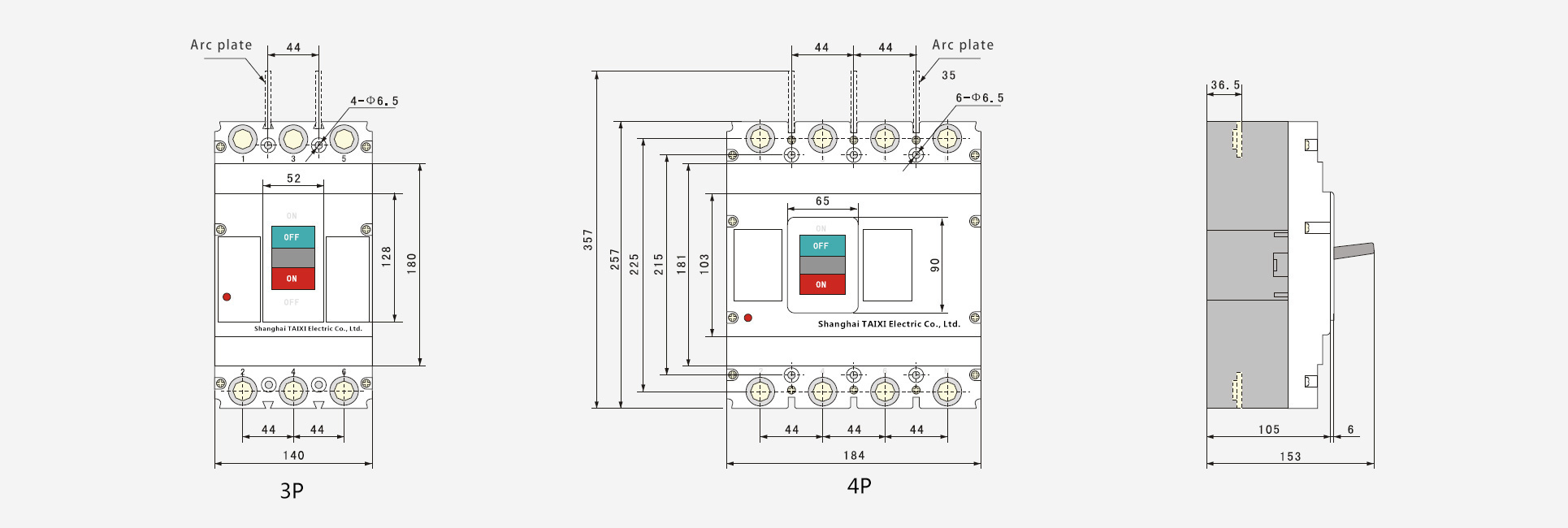

Dimensión del cableado en frente del tablero

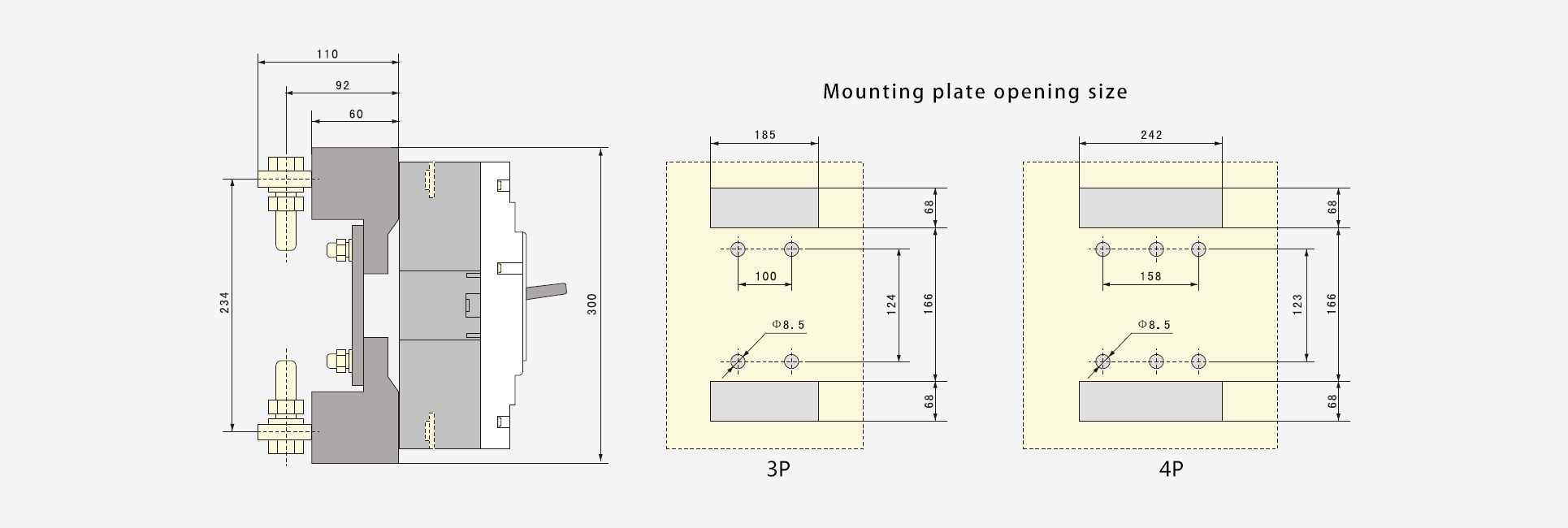

Dimensión del cableado en la parte posterior del tablero

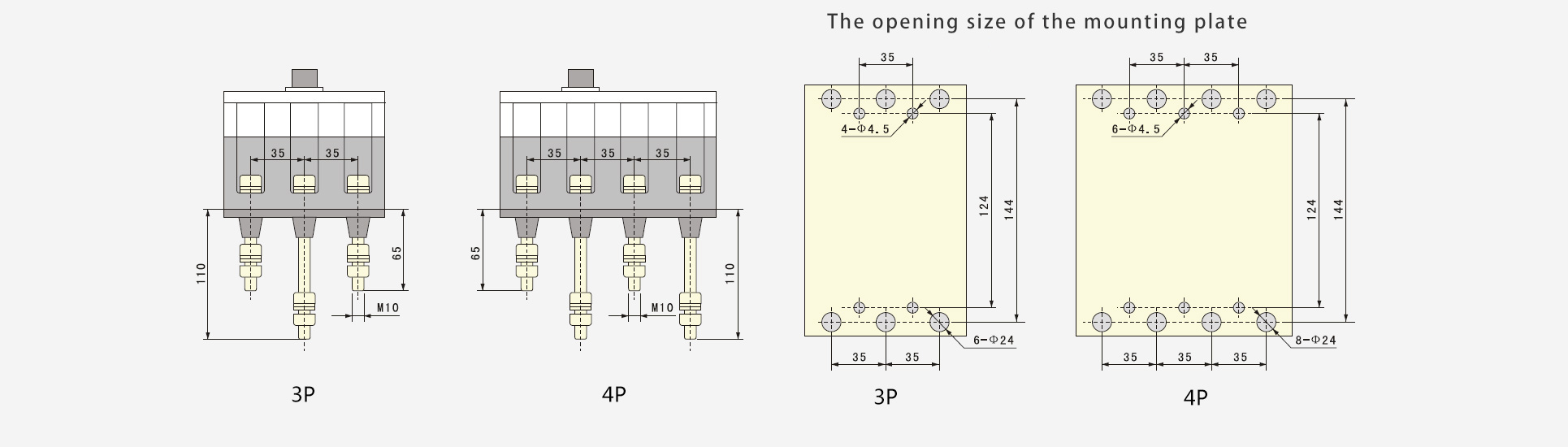

Dimensión del cableado enchufable

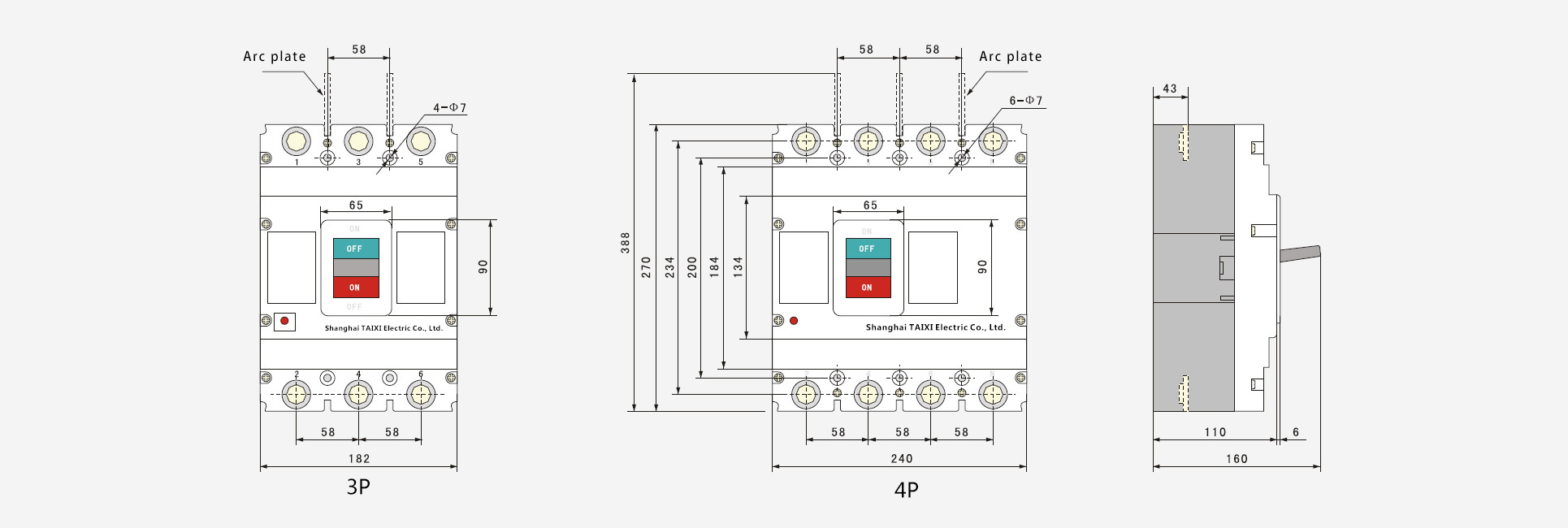

Dimensión del cableado en frente del tablero

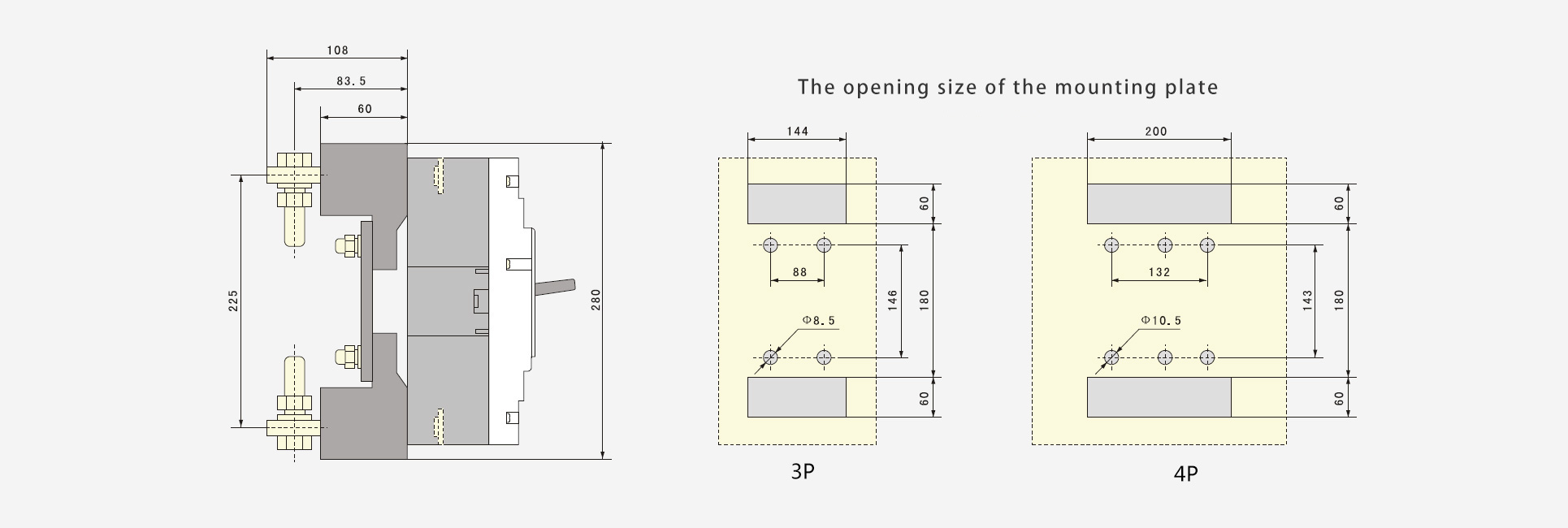

Dimensión del cableado en la parte posterior del tablero

Dimensión del cableado enchufable

Dimensión del cableado en frente del tablero

Dimensión del cableado en la parte posterior del tablero

Dimensión del cableado enchufable

Dimensión del cableado en frente del tablero

Dimensión del cableado en la parte posterior del tablero

Dimensión del cableado enchufable

Dimensión del cableado en frente del tablero

Dimensión del cableado en la parte posterior del tablero

Dimensión del cableado enchufable

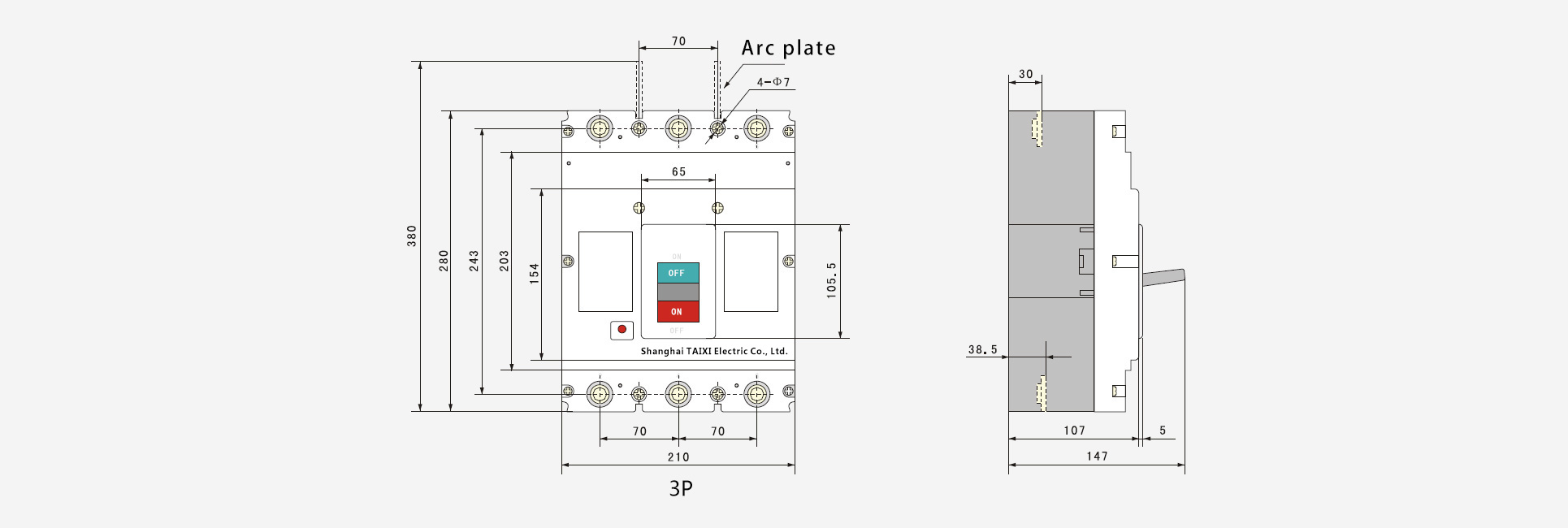

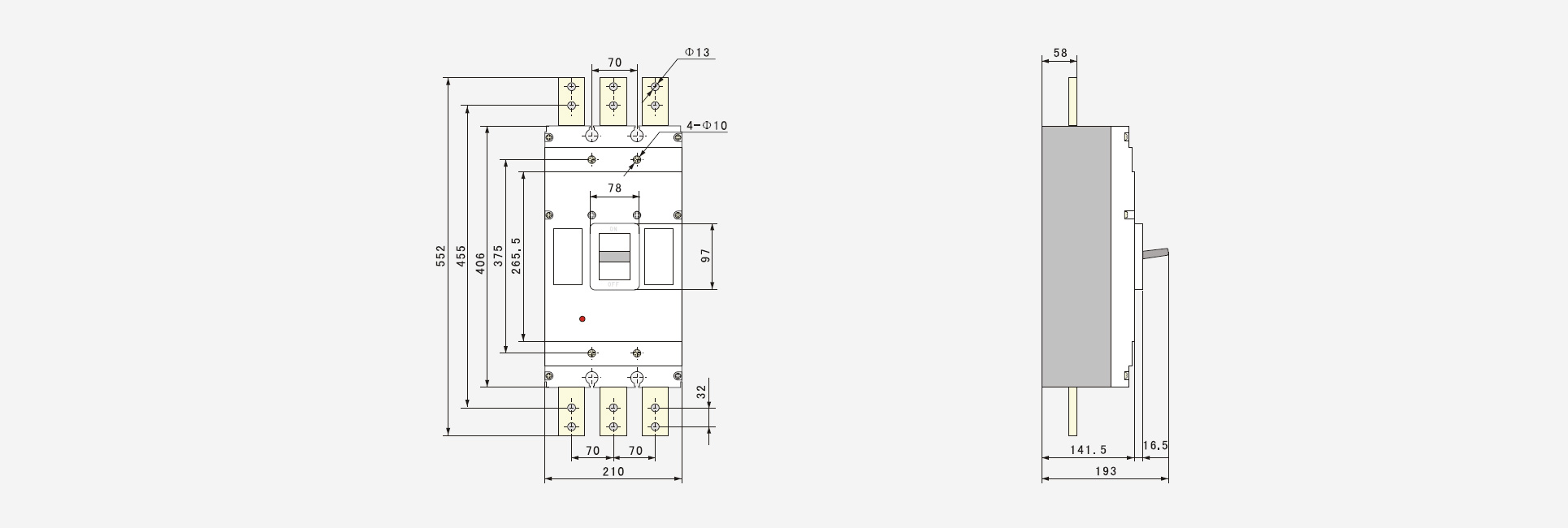

Dimensión del cableado en frente del tablero

1. Accesorio interno de los cortacircuitos

1.1 Lanzamiento de Shunt
Voltaje de suministro de control nominal de la liberación de derivación: AC50Hz, 230V, 400; DC110V, 220V, 24V; Cuando entre 70% ~ 110%, puede romper el interruptor de circuito de manera confiable.

Cuando el voltaje de suministro de control nominal de la liberación del shunt es de DC24V, la longitud máxima del cable de cobre debe cumplir con los siguientes requisitos

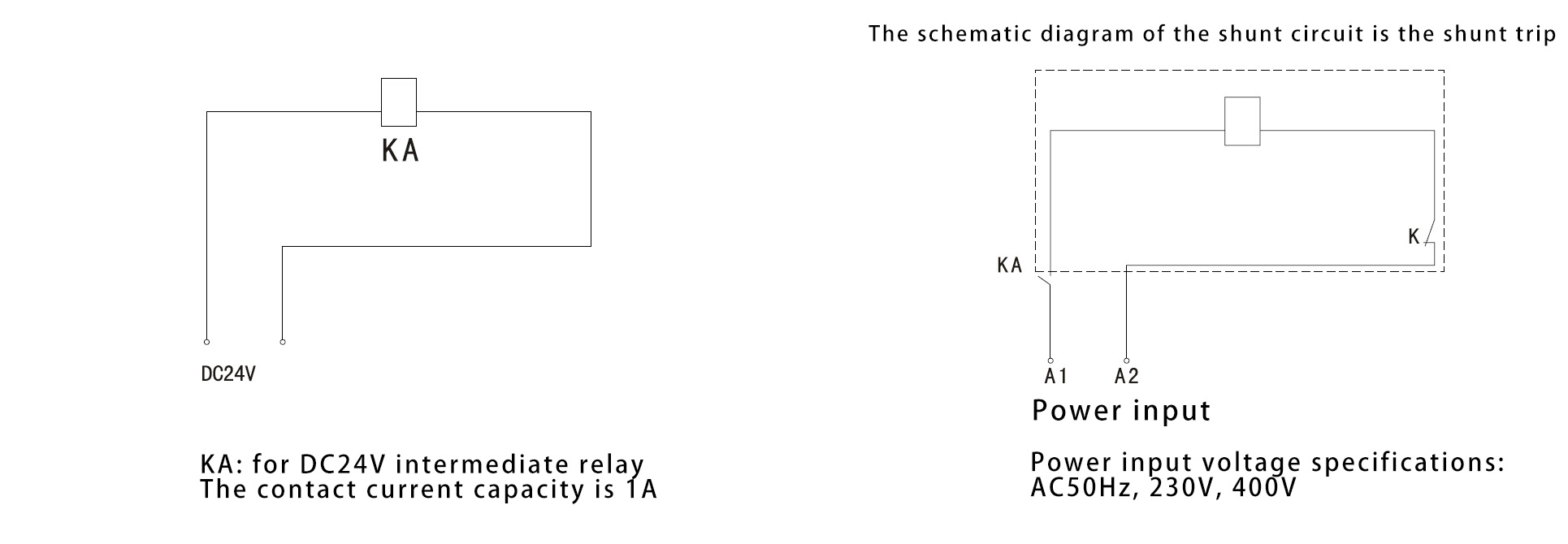

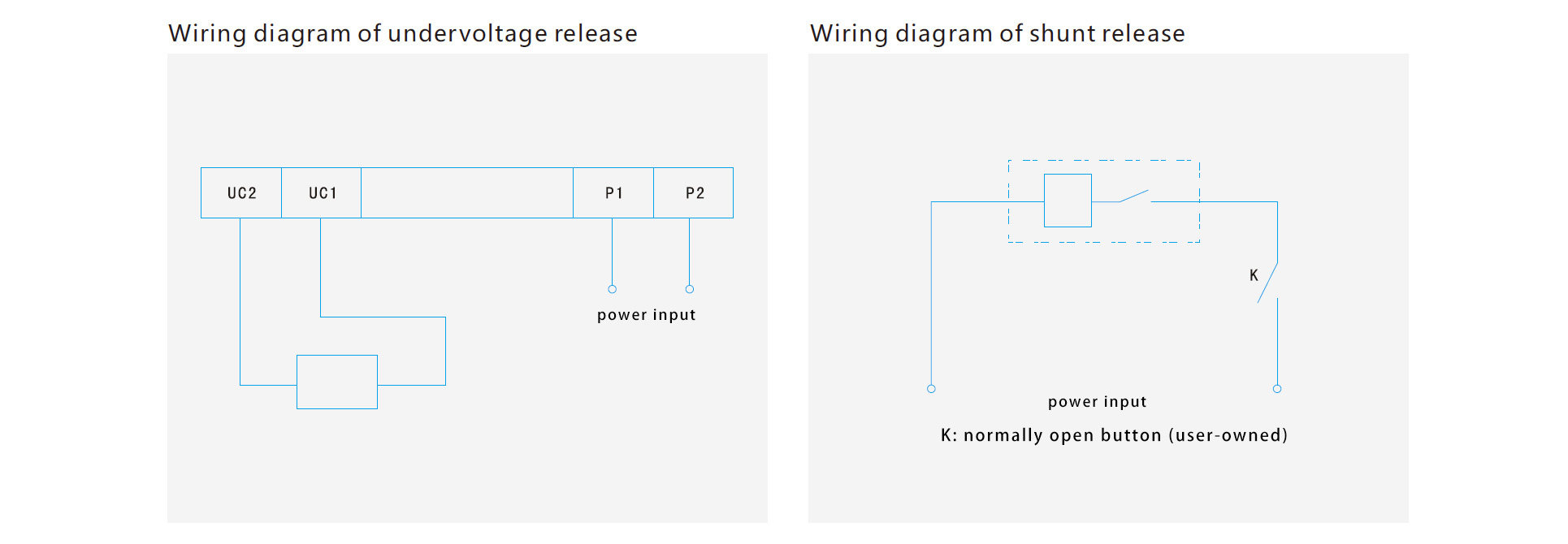

Si no se cumplen los requisitos de la tabla anterior, se recomienda diseñar el circuito de control de liberación de derivación usando la siguiente figura

1.2 Lanzamiento bajo voltaje
Cuando el voltaje de la fuente de alimentación cae a una tensión nominal de descarga de bajo voltaje de 70% a 35% del rango, la baja tensión
suelte la rotura confiable del cortacircuitos; cuando el voltaje de suministro está por debajo de la tensión nominal de bajo voltaje, suelta un 35%, bajo voltaje
suelte para evitar que el interruptor esté cerrado; cuando la tensión de alimentación es superior al 85% de la tensión nominal de la baja tensión
liberación, la liberación de bajo voltaje asegura que el interruptor de circuito esté cerrado. Las emisiones de mínima tensión están clasificadas en AC50Hz, 230V, 400V.
Nota especial: El interruptor de circuito con descarga de mínima tensión, solo en la baja tensión con tensión nominal, que puede abrirse y cerrarse
normalmente.

1.3 Lanzamiento dedicado del medidor prepago
La tensión de funcionamiento nominal Ue de la versión dedicada del medidor de prepago es AC230 / 50Hz, puede funcionar normalmente en el rango de (Ue del 65% ~ 110%). Cuando se apaga la Ctrl, el interruptor de circuito demorará 0,5 s ~ 2 s para abrirse.

Diagrama de cableado de la versión dedicada del medidor prepago

1.4 El valor nominal de contactos auxiliares y contactos de alarma en la Tabla 5

a. Contacto auxiliar

b. Contacto de alarma

Los contactos de alarma no actúan cuando el interruptor de circuito se abre y se cierra normalmente, los contactos de alarma cambian entre la apertura normal y el cierre normal solo después de disparos o disparos de fallas.

2. Accesorio externo para disyuntores

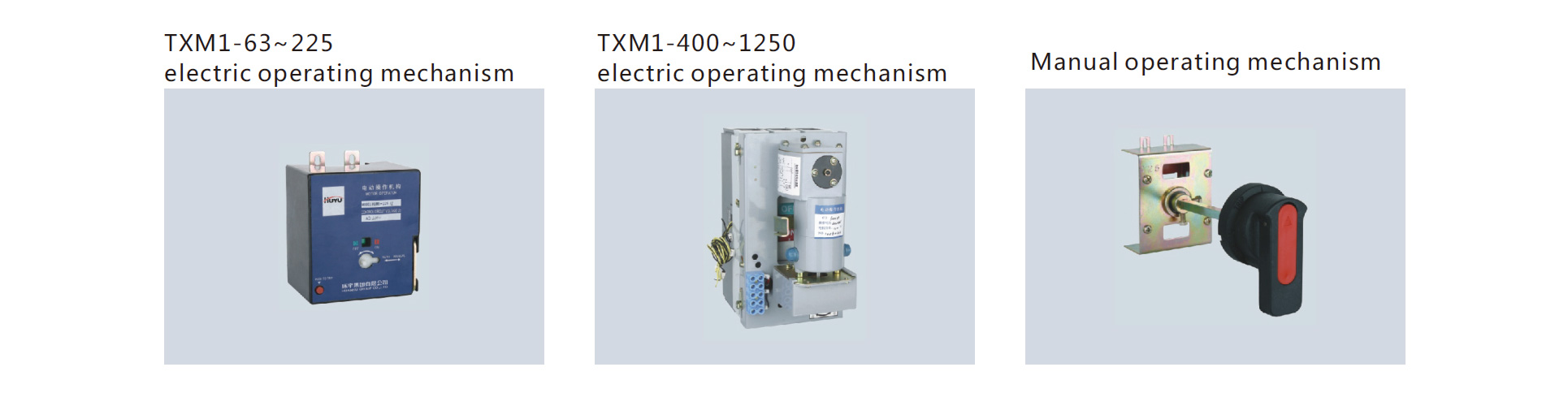

2.1 Mecanismo de operación del motor. El valor nominal y el código se muestran en la Tabla 6.

El diagrama principal de la apertura y cierre del mecanismo de funcionamiento eléctrico (AC) TXCM1-63,100,225

El diagrama principal de la apertura y cierre del mecanismo de funcionamiento eléctrico (AC) TXCM1-400,630,800,1250


2.2 Dimensiones de instalación del mecanismo de operación manual que se muestran en la Tabla 10
Diagrama del agujero de montaje de la manija de TXCM1-63 ~ 800

Altura total del mecanismo de operación eléctrico / manual del interruptor de circuito (mm) (mostrado en la Tabla 12)

Tabla de selección rápida del disyuntor de caja moldeada serie TXCM1

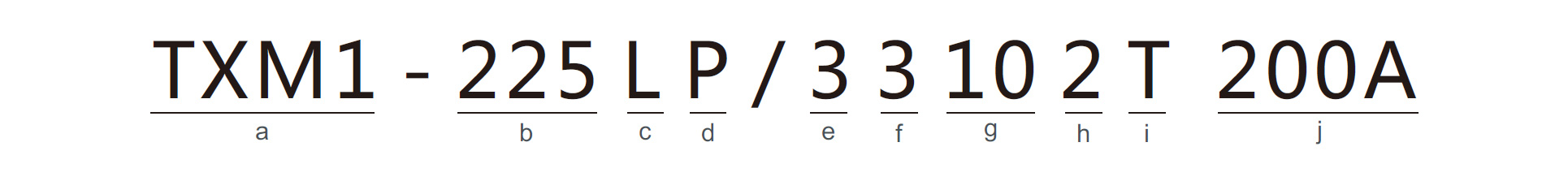

Ejemplo: TXCM1-100L / 33102 63A significa disyuntor de caja moldeada de tipo TXCM1, corriente nominal de cuadro de 100A, capacidad de corte es del tipo estándar, operación de palanca, 3 polos, doble liberación, con liberación de shunt, para protección de motor, la corriente nominal es 63A .
La selección, instalación, uso debe ser consistente con el manual del producto o las normas nacionales pertinentes.
Nota: El interruptor de circuito 4P tipo N-polo se divide en tipo A, tipo B, que no se especifica de manera predeterminada en B tipo.
