DZ47S-63 Disyuntor miniatura con disparo en derivación (disyuntor DZ47-60), adecuado para CA 50Hz (o 60Hz), voltaje nominal 230 / 400V, corriente nominal 63A de la línea, control remoto y control automático de ruptura de señal para la línea, se utiliza principalmente para la protección de sobrecarga y cortocircuito en circuitos. Y transferencia infrecuente entre circuitos en condiciones normales. Actualmente ampliamente utilizado en el medidor de vatios-hora prepago de la tarjeta IC para controlar el encendido y apagado de las líneas.
DZ47-60 Disyuntor con disparo en derivación (60 amperios MCB) tiene un tamaño pequeño, fácil instalación, etc., controla el medidor de carga residencial, cuando el saldo de recarga de la tarjeta IC es insuficiente, el disyuntor de control se desconectará automáticamente para desempeñar el papel de cortes de energía, y los usuarios pueden cerrar el circuito después de la recarga.
Funciones principales: protección de sobrecarga, protección contra cortocircuitos, aislamiento, aceptar la señal del medidor de potencia de la tarjeta IC para cortar el circuito.
Los disyuntores miniatura DZ47S-63 con disparo en derivación (disyuntor DZ47-60) cumplen con los estándares de IEC60898, GB10963, GB14048.2, con nivel internacional avanzado.

■ Corriente clasificada: 6, 10, 16, 20, 25, 32, 40, 50, 63A
■ Polo: 1P + N / 3P + N
■ Voltaje de funcionamiento nominal: (1P + N) 230V; (3P + N) 400V
■ Frecuencia: 50Hz
■ Rango de voltaje de operación: (65% ~ 120%) Un
■ Capacidad de ruptura: 230V (1P + N), 400V (3P + N);
■ Tiempo de acción de retardo (tiempo de disparo de derivación inteligente): 0,5 s ~ 2 s
■ Tiempo de reinicio: <30 s
■ Vida mecánica: 20,000 veces
■ Vida eléctrica: 4000 veces, COSΦ = 0,85 ~ 0,9;
■ Nivel de límite actual: 3
■ Tensión de resistencia al impulso: 6 kV
■ temperatura ambiente de uso: -25 ℃ ~ 70 ℃
■ Resistencia al calor y la humedad: Clase 2 (humedad relativa del 95% a 55 ° C)
■ Cableado: área de cableado del terminal
  □ 6-32A, para 20 mm² y debajo del cable
  □ 40-63A, para 25 mm² y debajo del cable
  □ Bloque de terminales tipo túnel, abrazadera de bloqueo hacia arriba y hacia abajo, fácil de instalar. El par de apriete del terminal es 2.0N · m.
■ Cable de conexión de señal
  □ La línea de señal se encuentra en la parte inferior del interruptor de circuito
  □ El área de la sección transversal de la línea de señal independiente es de 0,3 mm², la longitud es de 1000 mm y la longitud se puede personalizar de acuerdo con la demanda del cliente
■ Estándares: GB10963.1, IEC60898-1
■ Certificación: CCC
■ Características de disparo: curva tipo C
  □ Proteger los cables convencionales de carga y distribución
  □ Característica: rango de disparo instantáneo (5 ~ 10) In

Temperatura ambiente: -25 ℃ ~ +60 ℃;
Altitud: la altitud del sitio de instalación no excede los 2000 m;
Categorías de instalación: grado Ⅱ, Ⅲ;

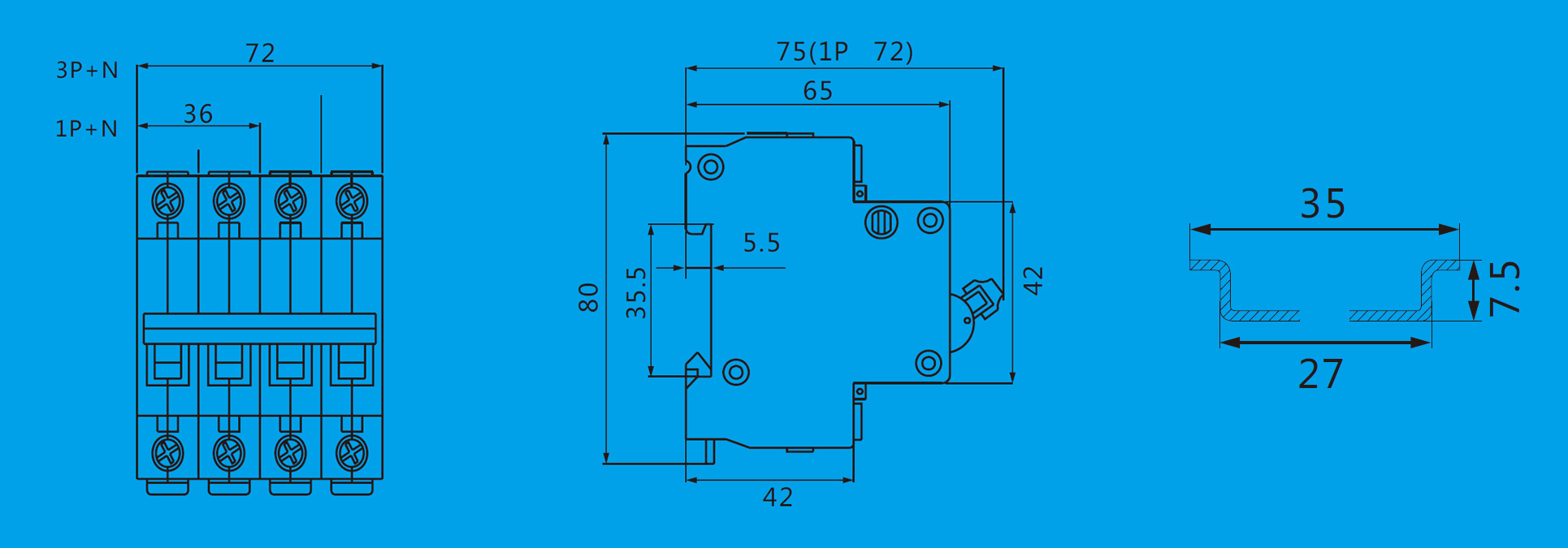

Instalación: montado en el riel de acero TH35-7.5.

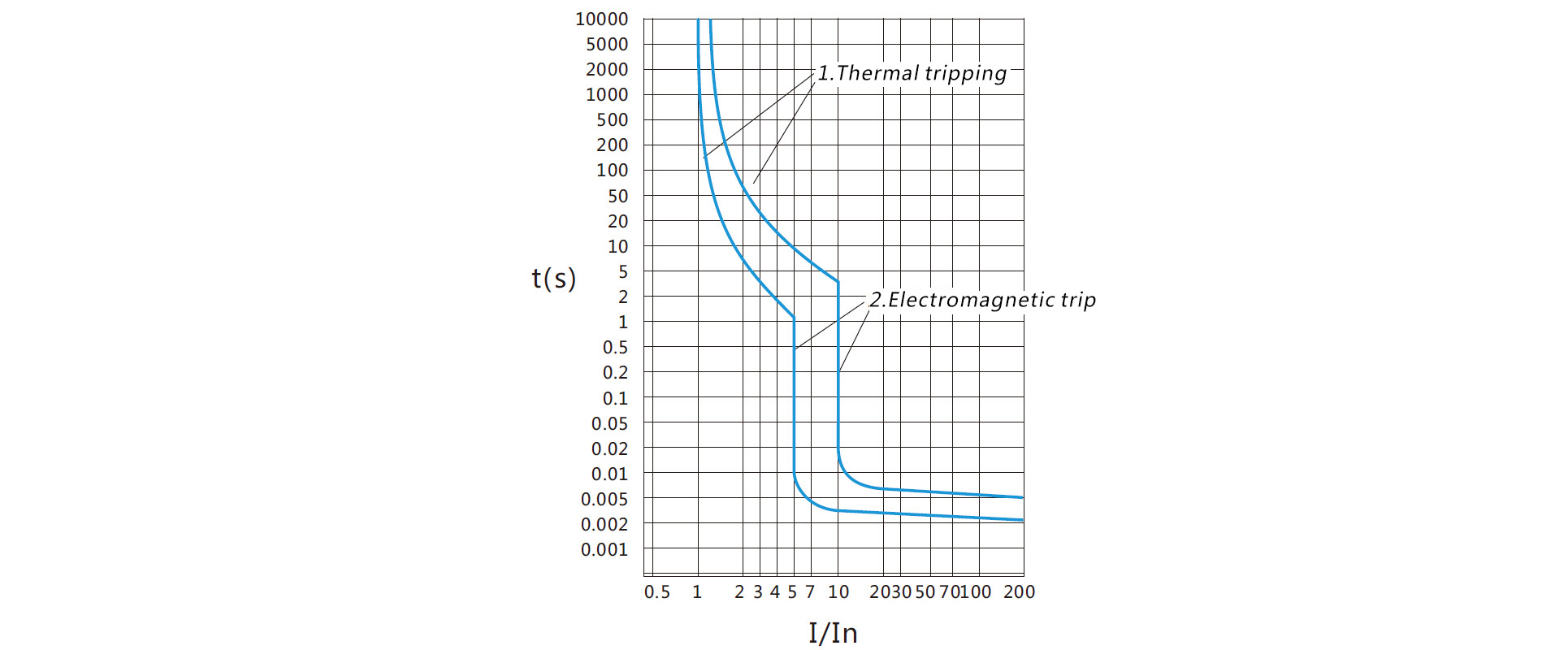

Característica de protección contra sobre corriente

Las características de disparo de derivación

El valor de corrección actual utilizado a diferentes temperaturas ambiente

Ejemplo de aplicación:

Estructura:
DZ47-63 MCB se compone principalmente de caja de aislamiento, sistema operativo, sistema de contacto, sistema térmico magnético y sistema de extinción de arco y otros componentes. La liberación del control de señal consiste en el puerto de entrada de señal, el circuito de detección de voltaje de señal, el circuito de control de retardo y el mecanismo de disparo, y así sucesivamente. MCCB y el viaje controlado por señal tienen enlaces por la varilla de empuje.

Principio de funcionamiento:
Por el puerto de entrada de señal, la liberación del control de señal del interruptor se agrega voltaje de control, que es la tensión de señal (que puede ser proporcionada por el circuito de control remoto), y luego empuja la palanca del interruptor a la posición cerrada, a través del mecanismo operativo haga que el contacto móvil funcione con el contacto estático y el contacto estático, luego la línea conectada. Cuando la línea tiene una falla de sobrecarga, la corriente de sobrecarga hace que el elemento bimetálico se doble, la acción de liberación de sobrecarga promueve la acción del mecanismo de bloqueo para lograr romper la línea. Cuando la línea tiene una falla de cortocircuito, la corriente de cortocircuito actúa instantáneamente para promover el mecanismo de bloqueo y lograr la función de corte. Cuando debido a alguna necesidad de cortar inmediatamente la línea, que puede cortar el voltaje de control por el sistema de control remoto, la señal detecta el circuito y obtiene la señal, luego emite la señal de voltaje a la bobina de disparo para que el mecanismo de bloqueo actúe y darse cuenta de la función de ruptura. Entonces, el producto en diferentes estados de línea puede lograr el propósito de romperse.

Disyuntor con dispositivo de disparo en derivación, tiene las siguientes características:
El polo neutro encendido / apagado es más rápido encendido y más lento que el polo de protección actual;
Alta capacidad de corte nominal, hasta 6kA;
El mecanismo operativo del interruptor automático es el mecanismo de disparo libre con almacenamiento de energía. El contacto se cierra rápidamente, lo que supera el efecto adverso causado por la velocidad de la palanca de operación de mano de obra, mejorando en gran medida la vida útil del producto. En el trabajo normal, el contacto solo puede permanecer en la posición de encendido o apagado;
La liberación de shunt consiste en SCR, liberación electromagnética, etc.
El estuche y los componentes están hechos de plástico de alto retardo de llama, alta temperatura, resistente a los golpes.

Cableado: 25 mm² y menos para la conexión del cable, el método de cableado son tornillos para apretar el cableado, el par es de 2,0 N · m.

Palabras clave: Disyuntor con disparo en derivación, DZ47-60 Disyuntor, 60 amperios MCB
