DZ47-63 Interruptor de circuito en miniatura se utiliza principalmente en la CA 50/60 Hz, voltaje de funcionamiento nominal de 230V / 400V e inferior, corriente nominal del circuito de 63A, el interruptor de circuito se utiliza principalmente en el cableado eléctrico de edificios modernos y sobrecarga, protección contra cortocircuitos del equipo, también se aplica a la operación infrecuente y al aislamiento de la línea. Las características estructurales del DZ47-63 MCB se componen de la carcasa de plástico, el mecanismo de funcionamiento, el sistema de arco de contacto, el mecanismo de disparo y otros componentes. La carcasa utiliza un plástico especial con alto retardo de llama y alta resistencia, tiene una alta resistencia al impacto y es liviana. Las partes del mecanismo de funcionamiento del disyuntor DZ47 están hechas de plástico de alta resistencia, lo que garantiza la sensibilidad y confiabilidad al obtener el momento de inercia más bajo para que el tiempo entre el cortocircuito y el mecanismo de disparo sea corto. El mecanismo de disparo se compone de un mecanismo bimetálico de sobrecarga de tiempo de inversión y un mecanismo electromagnético instantáneo de cortocircuito. El sistema de arco de contacto utiliza un ángulo de arco de guía especial y el pasillo fuera de la habitación, y tiene importantes características de limitación de corriente. El disyuntor DZ47 cumple con los requisitos estándar IEC60898 y GB10963.1. Los cortacircuitos miniatura DZ47-63 producidos por TAIXI han sido certificados por la certificación nacional CCC y CE.

3.1 El límite superior de la temperatura ambiente no supera +40 ℃, el límite inferior no es inferior a -5 ° C, y la temperatura media de 24h no supera los +35 ° C.
3.2 La altitud del sitio de instalación no debe exceder 2000m.
3.3 La humedad relativa atmosférica a temperatura ambiente +40 ℃ no es más del 50%, permite tener una humedad relativa más alta a temperaturas más bajas; por ejemplo a + 20 ℃ hasta 90%. Se deben tomar precauciones especiales para la condensación que ocasionalmente puede ocurrir en el producto debido a los cambios de temperatura.
3.4 Grado de contaminación: Grado 2.
3.5 Condiciones de instalación: instalado en un lugar sin impacto significativo, vibración, medio no peligroso (explosivo).

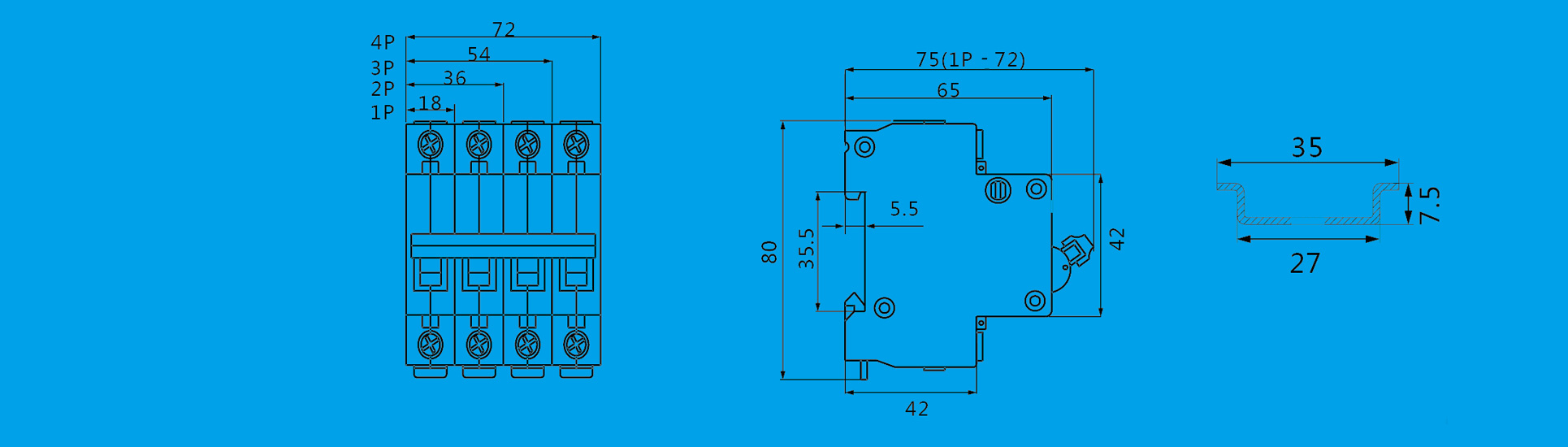

3.6 Instalación: Riel de instalación TH35-7.5.
3.7 Categoría de instalación: Clase II, III.

Especificaciones principales:
De acuerdo con la corriente nominal: 1A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
De acuerdo con el POLO: 1P. Unipolar; 2P.Two polo; 3P. Tres polos; 4P. Cuatro polos.
De acuerdo con la forma de liberación instantánea del interruptor: a. Tipo B MCB (3In ~ 6In); segundo. Tipo C MCB (5 In ~ 10 In); do. Tipo D MCB (10In ~ 20In).
Vida mecánica y eléctrica: el interruptor hace y rompe la corriente nominal en la tensión nominal, el factor de potencia es 0.85 ~ 0.9, de acuerdo con la prueba de frecuencia del ciclo de operación por hora 120 veces (> 32 A) o 240 (≤ 32 A) la vida eléctrica es 4000 veces, la vida mecánica es 10,000 veces.

Palabras clave: DZ47-63, DZ47 Disyuntor, Tipo C MCB
