TXDB1L-63 Disyuntor de corriente residual mejorado por DZ30LE, la placa de circuito interno adopta un circuito integrado, ¡el rendimiento es más superior y confiable!
El interruptor de protección TXDB1L-63 (DPN Vigi) (línea de fase + línea neutra + fuga + sobrevoltaje) es adecuado para el circuito residencial monofásico de 50Hz / 60Hz, voltaje nominal de 230V, corriente nominal de 63A, para proteger las fugas y proteger sobrecarga y cortocircuito del circuito eléctrico civil. El interruptor de fuga a tierra también puede encender o apagar con poca frecuencia los equipos eléctricos y las líneas de iluminación en circunstancias normales, especialmente para el sistema de distribución de iluminación industrial y comercial. El interruptor de fuga a tierra tiene un tamaño pequeño, alta capacidad de corte; la línea nula y la línea en vivo se cortan al mismo tiempo, y en el caso de la línea en vivo invertida, el interruptor de circuito de fuga eléctrica aún puede proteger contra fugas. El filtro en la protección de sobrevoltaje de fuga electrónica puede evitar el disparo por error causado por la tensión instantánea (iluminación, interferencia de línea de otros equipos) y la corriente instantánea (como la línea de carga capacitiva).
TXDB1L-63 cumple con los estándares de GB16917.1 y otros.

■ Temperatura del aire ambiente: -5 ℃ ~ + 40 ℃, y la temperatura promedio diaria no supera los + 35 ℃.
■ La altitud no supera los 2000 m.
■ La humedad relativa atmosférica a temperatura ambiente del aire de + 40 ℃ no es más del 50%, en las bajas temperaturas puede tener una humedad relativa más alta. Por ejemplo, + 20 ℃ para 90%. Considere los cambios de temperatura en el producto en la superficie del gel y tome las medidas apropiadas.
■ El nivel de contaminación es 2.
■ Entorno electromagnético es el entorno B.
■ El campo magnético externo en las proximidades del sitio de instalación del interruptor no excede 5 veces del campo geomagnético en ninguna dirección.

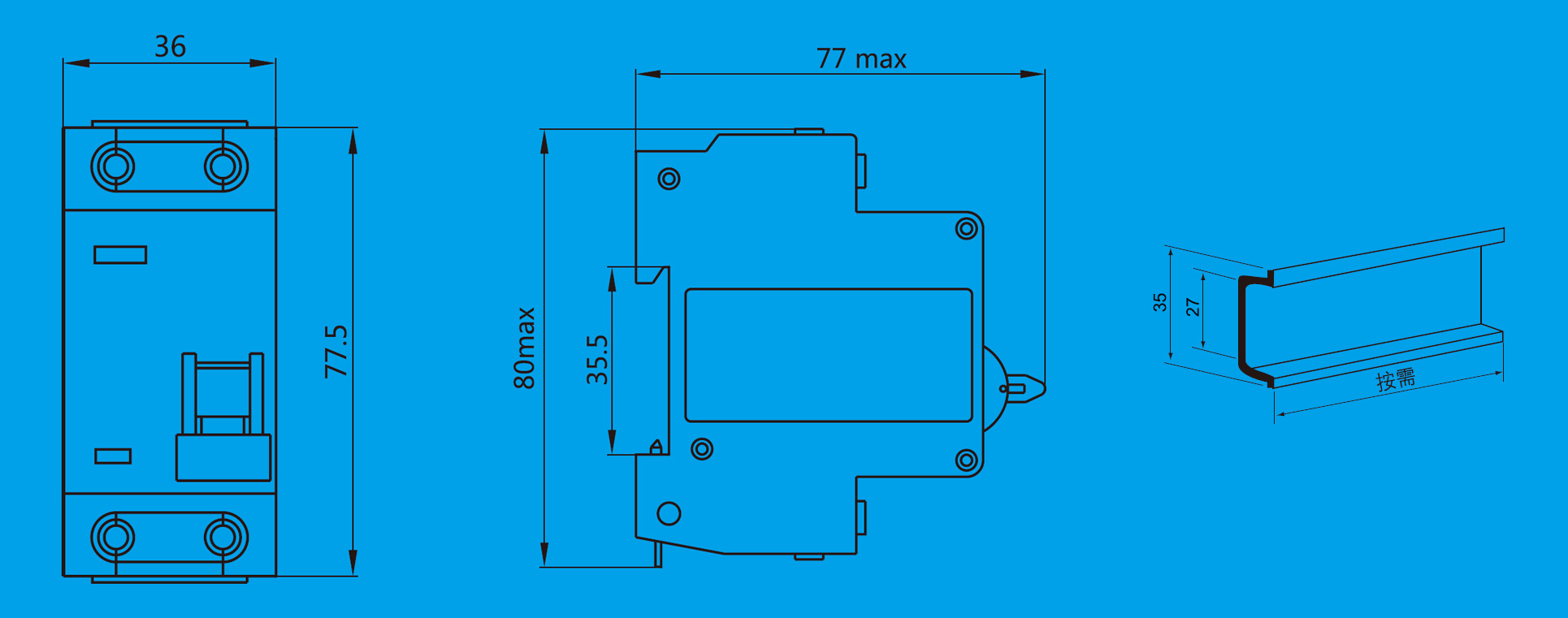

■ Está instalado en una caja de distribución, gabinete de distribución de energía o caja con riel estándar (TH35-7.5).
■ La instalación es una instalación vertical en general, la inclinación del plano de instalación y el plano vertical no es más de ± 5 °, el asa significa que se enciende.
■ Lugar de instalación sin impacto y vibración significativos, y medios peligrosos (explosivos) e invasión de lluvia y nieve.
■ Categorías de instalación: nivel Ⅱ, Ⅲ.

■ Corriente nominal: 6,10,16,20,25,32,40,50,63 A
■ Voltaje de funcionamiento nominal: 230 / 400V AC
■ Voltaje de aislamiento nominal: 500V
■ Corriente nominal residual operada: 30mA
■ Capacidad de ruptura: 4.5kA

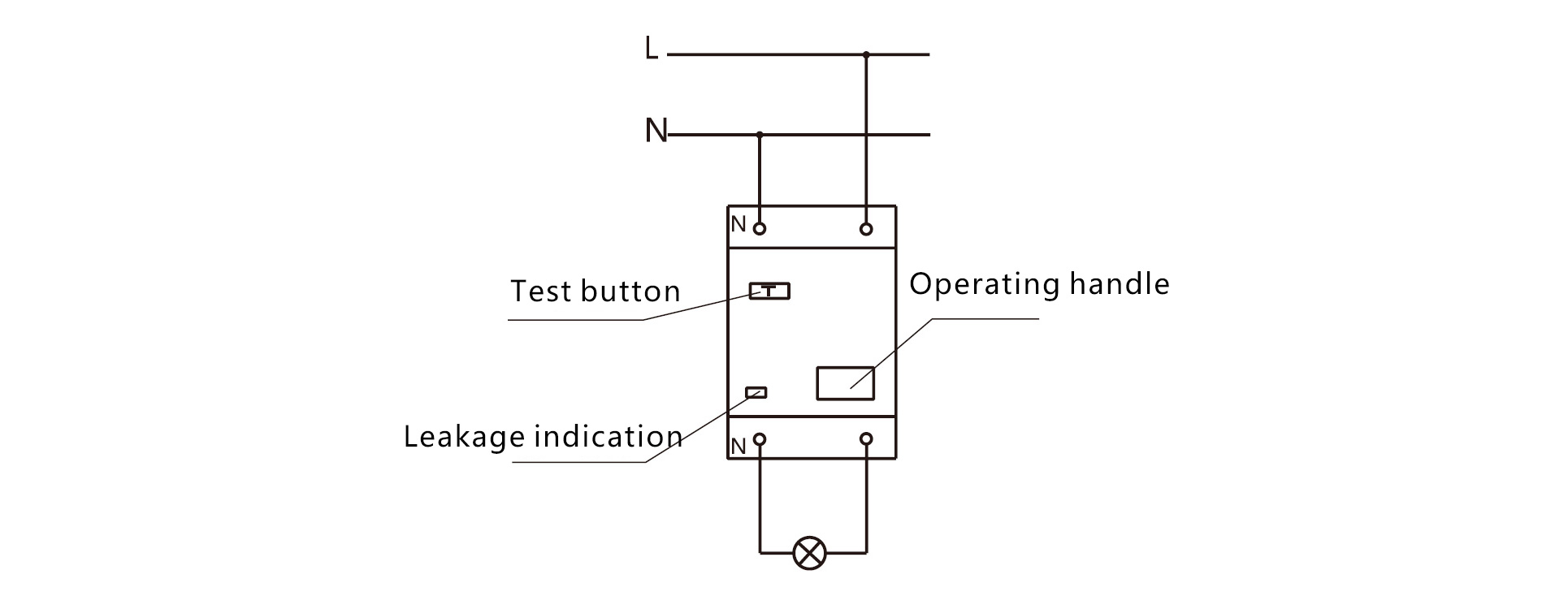

■ Indicador de disparo: el interruptor de circuito de fuga eléctrica TXDB1L tiene una ventana indicadora de disparo de funcionamiento residual, cuando falla el disparo de falla, la ventana cambia de incolora a roja
■ Vida mecánica: 8000 veces
■ Vida eléctrica: 2000 veces
■ Cableado: 6 ~ 63 A, se puede conectar a cables de 25 mm² y debajo
■ Estándar: IEC61009-1 / GB16917.1
■ Certificación: CCC, CB
■ Características de disparo: curva de tipo C, protección de cables de carga y distribución convencionales, rango de disparo instantáneo (5 ~ 10) In

Principales especificaciones técnicas

Corriente de funcionamiento residual nominal: 30 mA;
Corriente nominal residual no operativa: 15 mA;
Capacidad clasificada de fabricación y ruptura residual: 2000A;
Tiempo de acción de fuga: ≤ 0.1s;
Resistencia al voltaje de impulso: Uimp = 4kV;
Características de acción de retardo: (vea la tabla)

Característica de acción instantánea

El interruptor de circuito de fuga eléctrica es un interruptor de circuito de fuga electrónico de acción de corriente. Es un disyuntor de protección de fuga integrado en miniatura diseñado para circuito monofásico, tiene gran capacidad y tamaño pequeño, para ahorrar recursos y espacio para la instalación del usuario.
el disyuntor de fuga eléctrica se compone principalmente de contacto, caja, mecanismo de operación, sistema electromagnético, dispositivo de disparo, dispositivo de extinción de arco, transformador de secuencia cero, circuito de control discriminante electrónico e indicación de disparo y otras partes. El interruptor de fuga a tierra tiene funciones de protección de sobrecarga, cortocircuito y fuga.
El principio de funcionamiento del interruptor de fuga a tierra
Protección contra sobrecarga: cuando se produce una sobrecarga, el bimetal promueve el bloqueo, para hacer que el disyuntor se dispare para proteger el circuito;
Protección contra cortocircuitos: cuando ocurre una falla de cortocircuito, las bobinas electromagnéticas crean un campo magnético fuerte, el núcleo promueve el bloqueo rápidamente, para hacer que el interruptor dispare (corte la fuente de alimentación dentro de 0.1s) y la protección de la acción;
Protección contra fugas: cuando ocurre una falla de fuga en el circuito de protección, la suma de vectores de corriente del transformador de corriente de secuencia cero no es igual a cero, la salida secundaria del transformador genera voltaje, para hacer que el corte SCR actúe el sistema de disparo electromagnético para hacer el viaje con varilla que promueve el disparo del disyuntor, y corta la fuente de alimentación dentro de 0.1 s, que juega una protección contra fugas.
