TXCM1LE Residual corriente operado MCCB

Disyuntor moldeado del caso | MCCB

  • Parámetros

  • Detalles

  • Tamaño y peso

  • Relacionados

  • Video

  • Mensaje

Ámbito de aplicación

El interruptor de caja moldeada TXCM1LE es uno de los nuevos interruptores que han sido diseñados y desarrollados por la compañía utilizando tecnología avanzada internacional. Adecuado para los circuitos de AC 50Hz, voltaje nominal de 400V, corriente nominal de 16A a 800A.
Su función principal es proporcionar protección de contacto indirecta para descarga eléctrica personal de peligro fatal. La corriente de operación residual nominal no excede el interruptor diferencial de 0.03A cuando otras medidas de protección son inválidas, también puede proporcionar protección suplementaria para contacto directo, pero no como la única protección de contacto directo. Al mismo tiempo, el interruptor CM1LE MCCB también puede evitar incendios eléctricos causados ​​por la corriente de falla de contacto. Y el interruptor CM1LE MCCB puede proteger la sobrecarga y el cortocircuito de los circuitos, también se puede utilizar para la conversión poco frecuente de los circuitos.
El interruptor CM1LE MCCB tiene un volumen pequeño (igual al volumen del interruptor automático de caja moldeada correspondiente), alto corte, arco corto y corriente de operación residual. Al mismo tiempo, el interruptor CM1LE MCCB puede tomar contacto de alarma, liberación de derivación, liberación de mínima tensión, contacto auxiliar, mecanismo de operación del mango giratorio, mecanismo de operación eléctrica y otros accesorios. El método de cableado tiene muchas formas: el cableado en frente de la placa, el cableado en la parte posterior de la placa, el tipo de inserción de la placa, etc., es el producto ideal para los usuarios.
TXCM1LE MCCB se puede montar verticalmente (verticalmente) u horizontalmente (transversal).
Cumplir con los estándares: GB 14048.2, IEC 60947-20.

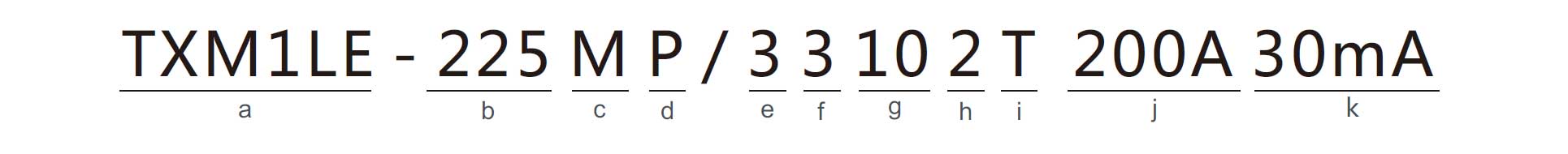

Modelo y significado


Según el polo, clasifica cuatro tipos:
Tipo A: N-polo sin componentes de liberación de sobrecorriente, y N-pole se ha conectado todo el tiempo, y no actúa con otros tres polos para encenderse o apagarse;
Tipo B: N-polo sin componentes de liberación de sobrecorriente, y N-pole podría actuar con otros tres polos (encendido de polos N antes del apagado);
Tipo C: N-polo fijado con componentes de liberación de sobrecorriente, y N-pole podría actuar con otros tres polos (N-pole encendido antes de apagarse);
Tipo D: N-pole fijado con componentes de liberación de sobrecorriente, y N-pole se ha conectado todo el tiempo, y no actúa con otros tres polos para encenderse o apagarse.

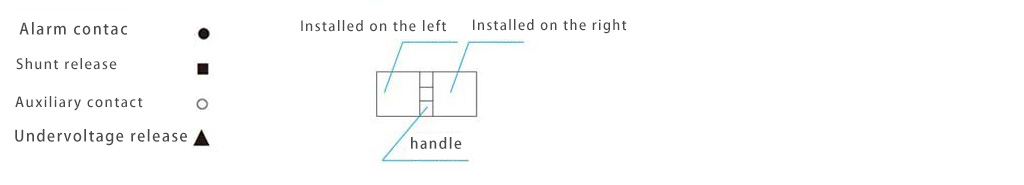

Nombre de accesorio Código de accesorio Instalación de accesorios y camino principal
Liberación electromagnética Lanzamiento magnético termal 100L/M
225L/M
100M
225M
00L/M 630M/H
800M/H
630M/H
800M/H
3P 4P 3P 4P 3P 4P
Sin accesorios 200 300
Contacto de alarma
208 308
Liberación de shunt
210
(210Y)
310
(310Y)
Contacto auxiliar
220 320
Contacto auxiliar, Contacto de alarma
228 328
Liberación de subtensión
230 330 No No
Liberación de Shunt,
Contacto auxiliar
240
(240Y)
340
(340Y)
No No No
Dos sistemas de contacto auxiliar
260 360 No No No
Liberación de subtensión,
Contacto auxiliar
270 370 No No No No
Dos conjuntos de contactos auxiliares,
Contacto de alarma
268 368 No No No

Nota: El código con Y entre paréntesis significa la liberación de derivación con función de retardo. El tiempo de retardo es 0.5s ~ 2s, el voltaje de control es AC240V / AC400V.
Solo los productos de 4 polos de tipo B y C tienen 240,250,218,248 y 340,350,318,348 especificaciones de código anexo.
Solo los productos TXM1L-400 y 800-cuadros de 4 polos de tipo B y C-tipo tienen 260,270,268 y 360,370,368 especificaciones de código anexo.

Clasificación de interruptores automáticos
Según los polos de los productos: dos polos, tres polos y cuatro polos.
El producto de dos polos solo está disponible en TXCM1LE-100M / 2300, TXCM1LE-225L / 2300, TXCM1LE-225M / 2300.
De acuerdo con el método de cableado: cableado en frente de la placa, cableado en la parte posterior de la placa, tipo de inserción de la placa;
De acuerdo con la aplicación: para distribución y para la protección del motor;
De acuerdo con el patrón de liberación de sobrecorriente: tipo termodinámico-electromagnético (doble), tipo electromagnético (instantáneo);
De acuerdo con el tiempo de ruptura de corriente residual: sin retardo de tiempo y retardo de tiempo;
De acuerdo con la capacidad máxima de ruptura de cortocircuito nominal del interruptor automático: tipo L-estándar de corte; M-segundo tipo de alto rompimiento; H-alto tipo de ruptura;
De acuerdo con el modo de operación: la operación directa del mango, el funcionamiento del motor (con P), el funcionamiento del mango giratorio (para el interruptor, con Z).

Condiciones de operación y condiciones de instalación normales

■ Temperatura del aire ambiente
   □ El límite superior de la temperatura del aire ambiente es + 40 ℃;
   □ El límite inferior de la temperatura del aire ambiente es -5 ℃;
   □ El valor promedio de la temperatura del aire ambiente dentro de las 24 horas no excede de + 35 ℃.
■ Altitud: la altitud del sitio de instalación no es más de 2000 m.
■ Grado de contaminación: 3.
■ Categoría de instalación: Ⅲ.
■ Condiciones atmosféricas: la humedad relativa del aire en la temperatura más alta + 40 ℃ por no más del 50%; En la baja temperatura puede tener una humedad relativa más alta. La humedad relativa promedio máxima es del 90%, mientras que la temperatura mínima promedio mensual es de + 20 ℃, y considera los cambios de temperatura en el producto en la superficie del gel.
■ Campo magnético externo: el campo magnético externo en las proximidades del sitio de instalación no excede 5 veces el campo geomagnético en ninguna dirección.

Parámetros técnicos

Disyuntor (IEC60947-2/GB14048-2)
Corriente nominal de cuadro Inm 100 225 400 800
Si es conveniente para la protección del motor

Voltaje de aislamiento nominal (V) AC800V AC800V AC800V AC800V
Voltaje soportada de impulso nominal (KV) 8 8 8 8
Voltaje de funcionamiento nominal AC400V AC400V AC400V AC400V
Nivel de capacidad de ruptura L M L M L L
Polo 3,4 3,4 3,4 3,4 3,4 3,4
Capacidad de ruptura definitiva AC400V 35 50 35 50 50 50
Capacidad de corte de la operación AC400V 22 30 22 30 30 30
Capacidad nominal de ruptura (cortocircuito) del cortocircuito I△m KA 25%Icu 25%Icu 25%Icu 25%Icu 25%Icu
Corriente de funcionamiento residual nominal predeterminada I△nt mA 30/100/300 100/300/500 100/300/500 300/500/100
Corriente no operativa residual nominal I△noh mA 1/2I△n 1/2I△n 1/2I△n 1/2I△n
Tiempo de ruptura general (s)
0.2
Tiempo de ruptura del retardo (s)
0.3,0.4,0.5,0.6,1.0,2.0
Corriente residual nominal opcional I△nt mA 30-100-300mA ,100-300-500mA,300-500-1000mA,50mA,75mA,300mA
Vida mecánica 8500 7000 4000 2500
Vida electrica 1500 1000 1000 500
Distancia Flashover 50mm 50mm 100mm 100mm
Liberación / corriente nominal
Térmico magnético fijo / Corriente nominal 40/50/63/80/100 100/125/160/180/200/225 200/225/250/315/350/400 400/500/630
Accesorio
Shunt
Subtensión
Auxiliar
Alarma
Módulo de alarma de fuga
Acción de alarma de fuga
Sin acción de alarma de fuga
Mecanismo de manejo giratorio
Mecanismo de funcionamiento eléctrico
Instalación y conexión
Reparado en la parte posterior del tablero
Reparado en la parte posterior del tablero
Recuadro en la parte posterior del tablero
Certificación de producto CCC, CE

Nota: hay 4 tipos de 4P
Tipo A: N polo no está instalado sobre los componentes de disparo de corriente, y N-polo siempre está conectado, no junto con los otros tres puntos juntos;
Tipo B: N polo no está instalado componentes de disparo por sobre corriente, y N polo junto con los otros tres puntos juntos (N primero después de los primeros sub puntos);
Tipo C: el polo N está equipado con un elemento de disparo por sobrecorriente, y el polo N se combina con otros tres polos.
Tipo D: componentes de disparo de sobrecorriente N pole instalados, y N-pole siempre está conectado, no con los otros puntos de tres polos juntos.

Características de la acción de interrupción del tiempo inverso de la liberación de sobrecorriente de los interruptores automáticos para la distribución de potencia cuando cada polo se enciende al mismo tiempo (consulte la Tabla 3)

No. Corriente de prueba I/In Fijar tiempo Estado inicial
1 Corriente convencional de no-disparo 1.05 2h(In>63A),1h(In≤63A) Frío
2 Corriente de disparo convencional 1.30 2h(In>63A),1h(In≤63A) Después de la última prueba

Características de la acción de ruptura del tiempo inverso de la liberación de sobrecorriente para la protección del motor cuando cada polo se enciende al mismo tiempo (productos de 16A ~ 40A sin protección del motor)

No. Fijar tiempo Set time
Inm=125A Inm=250A, 400A Inm=630A, 800A Fijar tiempo
1 1.0In >2h >2h >2h Frío
2 1.2In ≤2h ≤2h ≤2h Después de la última prueba
3 1.5In ≤4min ≤4min ≤8min Caliente
4 7.2In 4s 4s 6s Frío

Tiempo de interrupción de corriente residual del interruptor de circuito de corriente residual

Las características de acción de los interruptores automáticos con corriente residual general de I △ n ≤ 30mA no deben ser del tipo de retardo de tiem

No hay té. Para el interruptor de circuito de I △ n≤30mA, 5I △ n puede reemplazarse con 0.25A. segundo. Usando 0.25A por Note a., Entonces 10I △ n es 0.5A.po.

Corriente residual
I△n 2I△n 5I△na 10I△nb
Tiempo de ruptura máximo (s)
0.2 0.15 0.04 0.04
Acción característica del interruptor automático de corriente residual de retardo de tiempo

Limite el tiempo de desconexión del disyuntor de tiempo no propulsor de acuerdo con las reglamentaciones de 2I △ n, su característica de acción.
Tiempo de retardo (S) Tiempo de ruptura máximo I△n (s) Limite el tiempo de no conducción 2I△n (s) Tiempo de ruptura máximo (s) Tiempo de ruptura máximo 5I△n (s) Tiempo de ruptura máximo 10I△n (s)
0.3 0.3 0.1 0.3 0.25 0.25
0.4 0.4 0.2 0.4 0.35 0.35
0.5 0.5 0.3 0.5 0.45 0.45

El valor de ajuste de la característica de acción instantánea del interruptor automático de corriente residual para la distribución es de 10In ± 20%, y el valor de ajuste de la característica de acción instantánea del interruptor de circuito de corriente residual para la protección del motor es 12In ± 20%

Curva característica de protección de tiempo inverso del disyuntor accionado por corriente residual.

Estructura y principio de funcionamiento

Estos interruptores automáticos de corriente residual serie son interruptores automáticos de corriente residual electrónicos, principalmente consisten en el transformador de secuencia cero, liberación de fuga de control electrónico y disyuntores con protección de sobrecarga y cortocircuito, todos los componentes están instalados en un par de cajas de plástico.
Cuando los circuitos protegidos por el procesamiento de chips presentan fugas o descargas eléctricas personales, siempre que la corriente residual alcance el valor de corriente de operación, la señal de salida del devanado secundario del transformador de secuencia cero activa el SCR y genera corriente residual. el disyuntor operado actúa por la liberación de fugas, cortando así la fuente de alimentación para jugar el papel protector en fugas y descargas eléctricas.

Cuando los circuitos protegidos tienen sobrecarga o cortocircuito, la liberación térmica magnética completa el retardo o la acción de disparo instantáneo para activar el disyuntor accionado por corriente residual, cortando así la fuente de alimentación para jugar el papel protector en sobrecarga y grito de circuito.

Accesorio interno de interruptores automáticos de corriente residual
a. Lanzamiento de baja tensión
Cuando el voltaje cae (o incluso disminuye) al rango de voltaje nominal de 70% y 35%, debe actuar la descarga de mínima tensión; la liberación de mínima tensión debe evitar el cierre del disyuntor accionado por corriente residual cuando el voltaje de la fuente de alimentación está por debajo del voltaje de descarga del 35%; Cuando la tensión de alimentación es igual o superior al 85%, la liberación de mínima tensión debe garantizar que el interruptor automático de corriente residual pueda cerrarse. El valor nominal y el código se muestran en la Tabla 7.
Nota: Los interruptores automáticos de corriente residual equipados con descargas de mínima tensión normalmente pueden cerrarse y abrirse cuando la liberación de mínima tensión se produce a la tensión nominal.
Código A2 A4
Voltaje AC230V AC400V
Frecuencia nominal 50Hz 50Hz
b. Lanzamiento de Shunt
Los interruptores automáticos con corriente residual se pueden desconectar de manera confiable a una tensión nominal del 70% al 110%. Clasificación y código (ver Tabla 8)
Código A2 A3 D1 D2 D3
Voltaje AC230V AC400V DC110V DC230V DC240V
Frecuencia nominal 50Hz 50Hz —— —— ——

Nota: Cuando la especificación de voltaje es DC24V, la corriente nominal es de 5A ± 0.5A.

c. Contacto auxiliar y parámetros de contacto de alarma

Grado de marco Corriente de calentamiento convencional Ith A Corriente nominal AC400V Ie A Corriente nominal  AC230V Ie A
Inm≤250A 3 0.3 0.15
Inm≥400A 3 0.4 0.2

Contacto auxiliar

Contacto de alarma
Cuando el interruptor automático de corriente residual se abre y cierra normalmente, el contacto de alarma no actúa, solo después del disparo libre (o disparo de falla), las alarmas de contacto de alarma, el contacto cambia la posición original, es que normalmente las transferencias abiertas se cierran, las transferencias normalmente cerradas abierto. Cuando el interruptor de circuito se abrocha nuevamente, el contacto de alarma restablece el estado original.

Accesorios externos de interruptores automáticos de corriente residual

Mecanismo de funcionamiento eléctrico
Cuando la tensión de control está en el rango de voltaje de control nominal de 85% -110%, el interruptor de circuito de corriente residual puede estar haciendo y rompiendo de forma confiable. El valor nominal del mecanismo accionado por motor (consulte la Tabla 10), la altura total del interruptor automático de corriente residual montado con un mecanismo de operación eléctrico (consulte la Tabla 11).

Modelo Voltaje de control nominal (V) Vida mecánica (veces)
Corriente de funcionamiento (A) Consumo de energía (W)
TXCM1LE-100L/M AC400V,AC230V 10000 ≤5 14
TXCM1LE-225L/M 8000
TXCM1LE-400M/H 5000 ≤5.7 120
TXCM1LE-630M/H 5000 ≤2 35
TXCM1LE-800M/H 3000 ≤2 35
Modelo TXCM1LE-100L/M TXCM1LE-225L/M TXCM1LE-400M/H TXCM1LE-630M/H
TXCM1LE-800M/H
Altura (mm) 164 170 238 261

Dimensiones de instalación del mecanismo de operación manual

Modelo 125L/M 225L/M 400M/H 630M/H 800M/H
Dimensiones de instalación (mm)
54 56 88 63 63
Valor Y de la palanca de operación relativa al centro del interruptor de circuito 0 0 0 0 0

Diagrama de cableado del módulo de alarma de fuga

Precauciones:
1, capacidad de contacto auxiliar del módulo de alarma de fugas: AC230V 0.5A.
2, el producto debe estar conectado a la fuente de alimentación del módulo antes del cierre.
3, después de la alarma de fuga, no presionar el botón de prueba del producto continuamente.
4, después de la alarma de fuga, por favor elimine la falla, y presione el botón de reinicio para reiniciar.

Principio de selección:
Al seleccionar el valor de la corriente de funcionamiento residual nominal del interruptor automático de corriente residual, se debe tener en cuenta el posible valor de corriente de fuga normal del circuito o equipo protegido. Cuando sea necesario, el valor de la corriente de fuga del circuito o equipo protegido se puede obtener por medición real.
Selección de la corriente nominal residual no operativa de los interruptores automáticos de corriente residual, que debe ser no menos de 2 veces el valor máximo de la corriente de fuga normal del cableado eléctrico y el equipo.
Deben preferirse los interruptores automáticos de corriente residual con una corriente de operación residual nominal de 30 mA cuando se usan herramientas eléctricas portátiles, electrodomésticos portátiles, electrodomésticos, enchufes, aparatos para obras (corriente nominal no inferior a 100 A) y otros equipos. tiene dificultad en la conexión a tierra.
El interruptor diferencial de corriente residual con una corriente de operación residual nominal de 30 mA se puede seleccionar para un solo dispositivo. El interruptor de corriente residual operado con una corriente de operación residual nominal de 30 mA o más puede seleccionarse para la protección total de dispositivos múltiples (multibloqueo).
Se deben seleccionar interruptores automáticos de corriente residual con una corriente de operación residual nominal de 30 mA para equipos eléctricos instalados en lugares húmedos.

Dimensiones del esquema y la instalación

Dimensión del cableado en frente del tablero de TXCM1LE-125,250,400,630,800

Modelo Polo Dimensiones de instalación mm
a b d e Orificio de montaje
TXCM1LE-100L
TXCM1LE-100M
2 - 132 - - 2XΦ5
3 30 132 - - 4XΦ5
4 60 132 - - 6XΦ5
TXCM1LE-225L
TXCM1LE-225M
2 - 126 - - 2XΦ5
3 35 126 - - 4XΦ5
4 70 126 - - 6XΦ5
TXCM1LE-400M
TXCM1LE-400H
3 44 194 331 105 4XΦ7
4 94 194 331 153 6XΦ7
TXCM1LE-630M
TXCM1LE-630H
3 70 243 387 140 4XΦ8
4 140 243 387 210 6XΦ8
TXCM1LE-800M
TXCM1LE-800H
3 70 243 387 140 4XΦ8
4 140 243 387 210 6XΦ8
Modelo Polo Dimensión del esquema mm (max)
A B C D E F G H L
TXCM1LE-100L
TXCM1LE-100M
2 63 155.5 73.54 96 51 23 - - 256
3 90.5 155.5 73.5 96 51 23 - - 256
4 120.5 155.5 73.5 96 51 23 - - 256
TXCM1LE-225L
TXCM1LE-225
2 79 166 73.5 96 63 23 - - 370
3 105 166 73.5 96 63 23 - - 370
4 140.5 166 73.5 96 63 23 - - 370
TXCM1LE-400M
TXCM1LE-125H
3 150 257 110 162 89 66 28 46 462
4 200 257 110 162 89 66 28 46 462
TXCM1LE-630M
TXCM1LE-630H
3 210 280 118 170 81 66 44 54 490
4 280 280 118 170 81 66 44 51 490
TXCM1LE-800M
TXCM1LE-800H
3 210 280 118 170 81 66 44 51 490
4 280 280 118 170 81 66 44 51 490

Diagrama de cableado enchufable

Diagrama de la abertura del cableado enchufable

Cableado en la parte posterior del tablero de TXCM1LE-100, 225

Cableado en la parte posterior del tablero de TXCM1LE-400, 630, 800

Diagrama de apertura del cableado en la parte posterior del tablero


Modelo
125L/M 250L/M 400M/H 630M/H 800M/H
Dimensión del esquema W1 30 35 48 70 70
H6 - - 18 20 20
H7 63 88 39 64 64
H8 96 126 74 64 64
H9 39 47 60 87 87
H10 62 79 88 143.7 143.7
H11 122 134 111 158.7 158.7
H12 13 13 21.5 27 27
M 8 8 - - -
Φd1 - - Φ12 Φ16 Φ16
M1 - M8 M10 M12 M12
Dimensiones de instalación Φd2 6 6 9 12 12
ΦD - - 33 37 37
L2 136 144 224 243 243
L4 104 104 163 173 173
L5 168 184 285 305 305
L6 3P:95
4P:125
3P:110
4P:145
3P:150
4P:198
3P:215
4P:285
3P:215
4P:285
K 90 105 60 210 90
K1 - - 66 95 95
K2 M8* 6 8 16 16
K3 M8* 25 28 44 44
J 72 73 130.4 146 146
A - - 44 70 70
Φd - - 7 7 7

Nota: Las especificaciones de "*" en la tabla son el tipo de tornillo enchufable del cableado en la parte posterior de la placa.

Selección rápida

Letras correspondientes Función
Función correspondiente al modelo
a Modelo Interruptor de circuito con corriente residual residual TXCM1LE
b Corriente nominal de cuadro 100A, 225A, 400A, 630A, 800A
c Código característico de la capacidad de interrupción
L-tipo de fractura estándar;
M-segundo alto tipo de ruptura;
H-alto tipo de ruptura
d Código de modo de operación
No hay código para la operación de la manija;
P para la operación eléctrica;
Z para la operación del asa de torneado
e Polo

2-2P; 3-3P; 4-4P

f Liberación
2 lanzamiento electromágnetico;
3 lanzamiento magnético termal
g Accesorio 00 Sin accesorios
08 contacto de alarma
10 lanzamiento de Shunt
20 Contacto auxiliar
28 Contacto auxiliar, contacto de alarma
30 Versión de baja tensión
40 liberación de derivación, contacto auxiliar
48 Desconexión de derivación, contacto auxiliar, contacto de alarma
60 Dos juegos de contactos auxiliares
68 Dos juegos de contactos auxiliares, Contacto de alarma
70 Contacto auxiliar, versión de baja tensión
h Aplicación Sin código para distribución;
2 para protección del motor
i Productos convencionales Sin código;
T para productos de cubierta transparentes
j Corriente nominal 16, 20, 25, 32, 63, 80, 100, 125, 160, 180, 200, 225, 250, 315, 350, 400, 500, 630, 700, 800
k Corriente de funcionamiento residual nominal (mA) Tipo normal: 30,50,100,200,300,500
Ajustar tipo: 30, 50, 100; 50, 100, 200; 50, 200, 300; 100, 200,300; 100, 300, 500; 200, 300, 500; 300, 500
Otras instrucciones Tiempo de ruptura Código de tipo normal: 0.1, 0.2;
Código de tipo de retraso: 0.3, 0.4, 0.5
Voltaje nominal del mecanismo de funcionamiento del motor
AC230V / AC400V / DC23
Tensión nominal de liberación de derivación Ac230 / AC400V / DC230V / DC400V
Liberación de subtensión
AC230V / AC400V

Ejemplo: TXCM1LE-225M / 4310 150A 50mA 0.4s AC230V, significa interruptor automático de corriente residual tipo TXCM1LE-225 para protección de distribución, corriente nominal de 225A, corriente nominal de 150A, el segundo tipo de capacidad de corte, cuatro polos, clasificado corriente de funcionamiento residual de 50 mA, tipo de retardo, tiempo de ruptura <0.4 s, liberación magnética térmica, con liberación de derivación (AC230V).
La selección, instalación, uso debe ser consistente con el manual del producto o las normas nacionales pertinentes.

Diagrama de estructura de la coordinación de protección de clasificación

Corriente nominal de 400 A del interruptor automático de circuito residual de protección de primer nivel, por ejemplo:

Protección de primer nivel
Cables de conexión: el área de la sección transversal del conductor aislado de plástico con núcleo de cobre es de 50 mm ²
Corriente de funcionamiento clasificada: 250A
Corriente de funcionamiento residual clasificada: 300mA ~ 500mA
Tiempo de ruptura residual: 0,6 s ≤ t ≤ 0,8 s
Los interruptores automáticos de corriente residual opcionales son:
TXCM1LE-225/400, DZ20L-250/400

Protección de segundo nivel:
Alambres de conexión: el área de la sección transversal del cable de plástico con núcleo de cobre es de 4 ~ 16 mm ²
Corriente de funcionamiento clasificada: 100A, 80A, 63A, 40A
Corriente de funcionamiento residual nominal: 100mA ~ 300mA
Tiempo residual de ruptura: 0.2s ≤ t ≤ 0.4s
Los interruptores automáticos de corriente residual opcionales son:
TXCM1LE-100/225, DZ20L-160, DZ15LE-100

Protección de tercer nivel:
Cables de conexión: el área de la sección transversal del conductor aislado de plástico con núcleo de cobre es 1.5 ~ 4 mm ²
Corriente de funcionamiento clasificada: 40A, 32A, 20A
Corriente de funcionamiento residual nominal: 30 mA o menos
Tiempo residual de ruptura: t ≤ 0.1 so más rápido
Los interruptores automáticos de corriente residual opcionales son:
TXCM1LE-100, DZ47LE-63

Cuarto nivel de protección:
Cables de conexión: el área de la sección transversal del conductor aislado de plástico con núcleo de cobre es de 1 ~ 2.5 mm ²
Corriente de funcionamiento clasificada: 32A, 20A
Corriente de funcionamiento residual nominal: 10 mA o menos
Tiempo de ruptura residual: tipo de acción rápida
Los interruptores automáticos de corriente residual opcionales son:
DZ47LE-63, DZ30LE-32

Palabras clave: dispositivo de protección de corriente residual, CM1LE, disyuntor de corriente residual

Ver y descargar

Nombre de archivo (haga clic para ver)Tipo de archivoTamaño de archivoVer tiemposHaga clic para descargar

Noticias relacionadas con el producto

Título de noticiasPromulgadorTiempo de liberaciónVer tiemposHaga clic para leer
/* */
